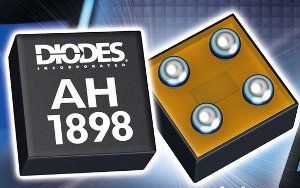

Interruttore programmabile 1.6 - 3.6 V | AH1898

a bassa tensionead effetto Hall

Il AH1898 è una gamma che magnetica di micropower (Bop/Brp) il IC selettivo dell'interruttore di effetto di Omnipolar corridoio con interno tira su e che tira in giù la possibilità, progettata per l'apparecchiatura portatile ed a pile del consumatore quali i telefoni cellulari ed i pc portatili. Per sostenere i microcontroller tensione di bassa e dell'apparecchiatura a pile, il AH1898 può funzionare sopra la gamma del rifornimento di 1.6V a 3.6V ed usa un sistema cronometrante hibernating per minimizzare l'assorbimento di corrente di energia. La corrente media del rifornimento è soltanto 4.3µA tipico a 1.80V. Il AH1898 ha una valutazione di 8kV ESD sui perni dell'uscita e del rifornimento. Per minimizzare il PWB spazi il AH1898 è impaccato nel piccolo pacchetto di CSP (0.81mm x 0.81mm tipici). L'uscita è attivata con un palo del nord o del sud di resistenza sufficiente del campo magnetico. L'utente può selezionare una di due fasce magnetiche di sensibilità via il perno di BSEL senza l'aggiunta di tutti i componenti esterni permettendo una soluzione flessibile ma piccola. La fascia prescelta può essere hardwired o essere cambiata in moto via una fonte di logica quale un microcontroller. Quando la perpendicolare magnetica di densità di cambiamento continuo (B) al pacchetto è più grande del punto (bop), l'uscita sarà accesa (livello basso tirato) e sarà tenuta fino a che la B non sia più bassa del punto del rilascio (Brp). L'uscita rimarrà fuori di quando non ci è campo magnetico. Il AH1898 è disponibile in pacchetto U-WLB0808-4.
