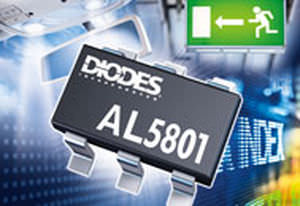

Driver LED per illuminazione 100 V, 350 mA | AL5801

Il AL5801 unisce un MOSFET della N-scanalatura 100V con un transistore pre-polarizzato di NPN per fare un piccolo driver semplice di orma LED. La corrente del LED è regolata da un resistore esterno collegato dal perno di REXT (4) al perno di messa a terra (6), il transistore pre-polarizzato interno sviluppa approssimativamente 0.56V attraverso il resistore esterno. I AL5801 apr-vuotano l'uscita possono funzionare a partire da 1.1V a 100V permettendogli di funzionare a partire da 5V ai gruppi di alimentazione 100V senza componenti supplementari. Oscurarsi di PWM della corrente del LED può essere realizzato guidando il perno DIAGONALE (1) con un transistore open-collector esterno di NPN o apr-vuota il MOSFET della N-scanalatura. Il AL5801 è disponibile in un pacchetto SOT26 ed è ideale per l'azionamento delle correnti del LED fino a 350mA. Caratteristiche e benefici Perno tensione di risposte di riferimento VRSET = 0.56V a +25ºC -40 alla gamma di temperature di +125ºC 1.1V a 100V apr-vuotano l'uscita Il coefficente negativo di temperatura VRSET riduce automaticamente la corrente del LED alle temperature elevate SOT26: Disponibile nel residuo verde del modanatura (nessun Br, Sb) Impedenza termica bassa SOT26 con la struttura di rame del cavo
