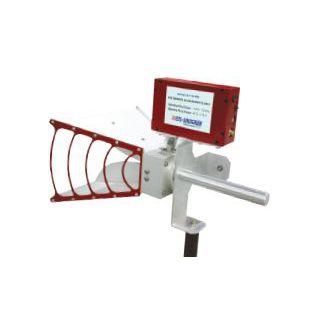

Antenna radio 3115
a trombaa guida d'onda a scanalatura

antenna radio
antenna radio
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Rete
radio
Tipo
a tromba
Altre caratteristiche e opzioni
a guida d'onda a scanalatura
Frequenza

Min.: 1 GHz

Max.: 18 GHz

Descrizione

il modello 3115-PB di ETS-LinETS-Lindgren è la nostra popolare antenna a tromba a doppia guida d'onda modello 3115, dotata di un pacchetto di preamplificatori aggiornato e calibrata come unità singola. In questa configurazione, eventuali disadattamenti tra l'antenna e il preamplificatore sono presi in considerazione nel fattore d'antenna (AF) fornito con l'unità. Si noti che il 3115-PB non è destinato ai test RSE dei radiatori intenzionali. Caratteristiche principali Progettato per MIL-STD 461 Dotato di preamplificatore per una maggiore sensibilità Pre-amplificatore e antenna calibrati come singola unità Montaggio flessibile estremamente basso AF Non destinato a test RSE di radiatori intenzionali Progettata per MIL-STD-461 L'antenna a cono 3115 (senza preamplificatore) è identica all'antenna descritta in MIL-STD-461 RE102, per il test delle emissioni sopra 1 GHz. Amplificatore montato Il preamplificatore ha una gamma di frequenza compresa tra 1 GHz e 18 GHz e un guadagno tipico di 28 dB. La planarità del guadagno in tutta la gamma è di 2,5 dB. Il preamplificatore ha una figura di rumore massima di 4 dB, mentre la figura di rumore tipica è di 3 dB. La potenza di uscita è di +17 dB al punto di 1 dB. Le caratteristiche di ingresso e uscita del preamplificatore sono un VSWR di ingresso e uscita di 2: 1 massimo.

---
