Antenna radio 3158

biconicarinforzataper cantiere di costruzione

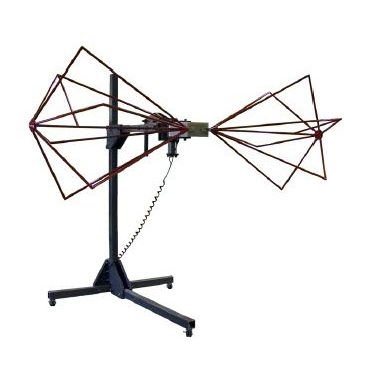

L'antenna biconica modello 3158 di ETS-Lindgren è una biconica ad alta potenza progettata per un'immunità di alto livello. L'antenna è in grado di generare 100 V/m su un terreno ricoperto di ferrite a 2 m di distanza secondo lo standard ISO 11451-2. Il modello 3158 è una versione robusta del modello di successo 3109. Il 3158 ha elementi più grandi che riducono il VSWR alle basse frequenze. La struttura robusta aumenta la gestione della potenza a 5 kW. È un'ottima antenna per la generazione di campi più elevati nella banda di frequenza da 20 MHz a 120 MHz. Caratteristiche principali Potenza di gestione fino a 5 kW Struttura robusta con elementi verniciati a polvere Gli elementi possono essere rimossi per il trasporto e lo stoccaggio connettore DIN 7/16 standard Specifiche fisiche Lunghezza: 1,14 m (3,74 ft) Larghezza: 3,0 m (9,84 ft) Altezza: 1,14 m (3,74 ft) Specifiche elettriche Connettori: 7/16 DIN (f) Impedenza (nominale): 50 Potenza massima continua: 5 kW Potenza di picco: 7 kW VSWR: 5:1 massimo; 2:1 per la maggior parte della gamma Tipo di pattern: Omnidirezionale Polarizzazione: Lineare
