Antenna radio 3186

a dipolodirezionale

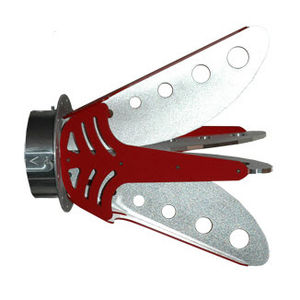

Il modello 3186 di ETS-Lindgren è un'antenna a doppio dipolo periodico logico impilato (LPDA). Ciascuna delle due LPDA separate che compongono il doppio array è composta da 100 antenne. Quando vengono assemblate in parallelo, il risultato è un array a 50 impedenze di ingresso. Questo array offre un guadagno maggiore rispetto a un singolo LPDA. La disposizione dei due LPDA negli array fornisce un pattern molto costante sull'intera gamma di frequenze. Questa antenna è ideale come antenna di ricezione per i test sulle emissioni CISPR al di sopra di 1 GHz. È ideale anche per l'esecuzione del test VSWR sul sito, come previsto dalla norma CISPR 16. Caratteristiche principali media VSWR 2:1 Potenza d'ingresso fino a 20 W Larghezza di fascio costante sui piani E e H Direzionalità piatta Gamma di frequenza L'antenna copre una gamma di frequenze da 1 GHz a 18 GHz, rendendola ideale come antenna di ricezione per i test basati su CISPR 16 al di sopra di 1 GHz. Questa antenna può essere utilizzata con il modello 3183 di ETS-Lindgrens per l'esecuzione del metodo di convalida della camera VSWR del sito in base alla norma CISPR 16. Basso VSWR Il VSWR tipico del modello 3186 è inferiore a 2:1. Bassa potenza di ingresso Questa antenna è principalmente un'antenna di ricezione, con una potenza di ingresso massima di 20W in onda continua e una potenza di picco di 30W. Larghezza di fascio costante e direttività piatta Il modello 3186 è stato progettato per fornire un'illuminazione molto costante da 1 GHz a 18 GHz. L'ampiezza del fascio nei due piani principali è di 59,8 gradi per il piano E (il piano di polarizzazione) e 57,0 gradi per il piano H (il piano ortogonale), mentre la direttività è di circa 10 dB sull'intera gamma di frequenze.
