Antenna a larga banda 3159C

radiobiconicaa dipolo

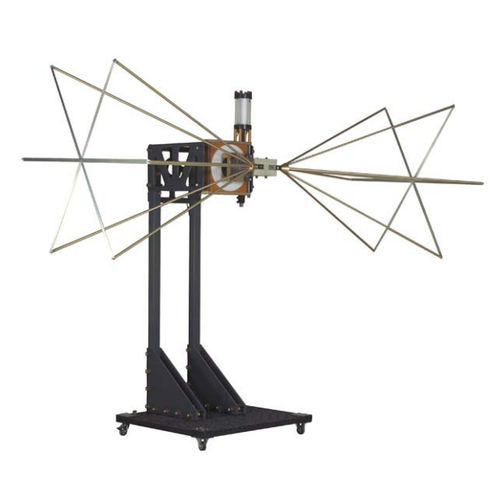

l'antenna biconica modello 3159C di ETS-Lindgren è un'antenna biconica a banda larga a polarizzazione lineare. L'antenna biconica 3159 presenta un'ampia larghezza di fascio ed è appositamente progettata per gestire una potenza di ingresso fino a 10 kW e generare un'elevata intensità di campo elettrico su un'ampia area uniforme. A differenza di un'antenna a dipolo logico top-hat caricata capacitivamente, normalmente utilizzata in questa gamma di frequenze, la distanza centro di fase/sorgente è la stessa per le basse e le alte frequenze. Ciò garantisce un'elevata intensità di campo a frequenze fino a 30 MHz. Il progetto del modello 3159 sfrutta l'ampia larghezza di fascio di un'antenna biconica e il suo design ottimizzato garantisce un basso VSWR e un'elevata efficienza di radiazione. È disponibile un piedistallo opzionale su ruote che consente di regolare la polarizzazione orizzontale e verticale dell'antenna, l'altezza e l'angolo di inclinazione. Per cambiare la polarizzazione si utilizza un cilindro pneumatico, che può essere controllato a distanza con un controller opzionale. Caratteristiche principali Elementi biconici (2 ciascuno) Il balun ad alta potenza gestisce fino a 15 kW di potenza RF in ingresso Angolo di inclinazione e polarizzazione facilmente regolabili (piedistallo opzionale) Montato su una base su ruote per una facile mobilità (piedistallo opzionale) Specifiche fisiche Dimensioni del piedistallo personalizzato Altezza (gamma alta): 2 m (6,56 ft) Altezza del piedistallo personalizzato (gamma bassa): 1,6 m (5,25 ft) Dimensioni del piedistallo personalizzato Lunghezza 120 cm (47,24") Dimensioni del piedistallo personalizzato Larghezza 120 cm (47,24")
