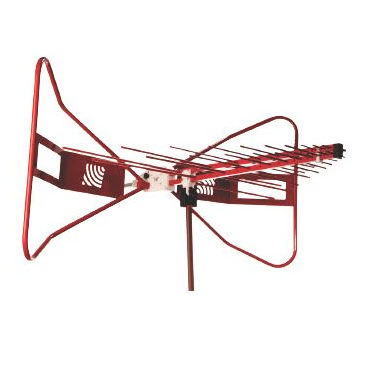

Antenna radio 3143B

biconicacompattaibrida

Il modello 3143B BiConiLog di ETS-Lindgrens è un'antenna ibrida che unisce design innovativo, dimensioni compatte e prestazioni eccellenti. Questa antenna consente agli utenti di misurare una gamma di frequenze da 30 MHz a 1 GHz in un unico sweep, eliminando la necessità di antenne multiple e di una lunga configurazione delle apparecchiature. L'accuratezza e la ripetibilità migliorano, mentre si risparmiano tempo e denaro. Questo BiConiLog è stato progettato come un'antenna a doppio uso che può essere utilizzata sia per i test di immunità che di emissione. Questo modello include un supporto per stinger come dotazione standard. Per il test delle emissioni vengono forniti dati di calibrazione dell'antenna individuale. Caratteristiche principali vSWR 3:1 sopra i 70 MHz per i test di emissione e immunità Montaggio flessibile Calibrato individualmente Gamma di frequenza La gamma di frequenze del modello 3143B va da 30 MHz a 1 GHz. Questa gamma di frequenze copre l'intervallo necessario per i test sulle emissioni in una configurazione tradizionale OATS/camera semianecoica. Livelli VSWR Il VSWR tipico del 3143B è >3:1 sopra i 70 MHz, un livello eccellente a questa bassa frequenza per un'antenna di queste dimensioni. Emissioni e immunità dell'antenna Le misure di emissione possono essere eseguite senza dover cambiare antenna. Per le misure di immunità, Sistema di montaggio flessibile Il modello 3143B è dotato di una staffa che accetta una vite con filettatura da 1/4 di pollice x 20 o il montaggio posteriore a stinger
