Antenna radio 3150B

a dipolobiconica

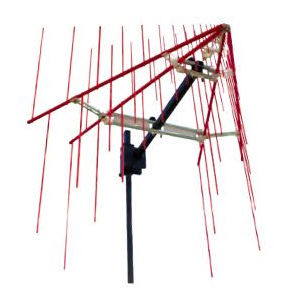

Il modello 3150B Dual Stacked LPDA di ETS-Lindgren è un'antenna a dipolo periodico logico (LPDA) doppiamente impilata, con ciascuna delle due LPDA composta da 100 antenne. Quando vengono assemblate in parallelo, il risultato è un array a 50 impedenze di ingresso. Questo array offre un guadagno maggiore rispetto a un singolo LPDA. Il basso VSWR garantisce un'eccellente corrispondenza con l'amplificatore, con il risultato di un campo generato elevato in relazione alla potenza di ingresso. Questa antenna è adatta a situazioni in cui è necessario generare campi elevati, come nel settore militare e nelle applicazioni EMC automobilistiche. Caratteristiche principali VSWR di circa 2:1 su tutta la gamma Potenza d'ingresso massima fino a 5 kW Adatta ai test di immunità Gamma di frequenza Il 3150B copre la gamma di frequenze da 80 MHz a 1 GHz. Questa antenna può generare 200 V/m con meno di 1 kW di potenza in ingresso a 1 m di distanza per la gamma da 100 MHz a 1 GHz. In combinazione con le antenne biconiche ad alta potenza ETS-Lindgrens 3159 o 3158, il 3150B diventa parte integrante della soluzione ETS-Lindgrens per l'immunità ad alto livello di gravità. Basso VSWR Il VSWR medio del modello 3150B è di 2: 1 su tutta la gamma di frequenze. Questa antenna è dotata di un connettore coassiale 7/16 DIN, che può gestire 3 kW a 1 GHz e fino a 5 kW di potenza in ingresso a 80 MHz. Applicazioni Il modello 3150B genera campi elevati come richiesto nelle applicazioni EMC per il settore automobilistico secondo gli standard ISO 11541-2 o i test di suscettibilità MIL-STD. Inoltre, questa antenna può essere utilizzata come antenna di ricezione. Specifiche fisiche Larghezza 209,0 cm (82,3 pollici) Profondità 150,4 cm (59,2 pollici) Altezza 203,2 cm (80,0 poll.) Peso 10,6 kg (23,4 lb)
