Antenna a larga banda 3140B
AMbiconicaa log periodico

antenna a larga banda
antenna a larga banda
antenna a larga banda
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Rete
AM, a larga banda
Tipo
a log periodico, biconica
Altre caratteristiche e opzioni
compatta, ibrida
Frequenza

Min.: 26 MHz

Max.: 3.000 MHz

Descrizione

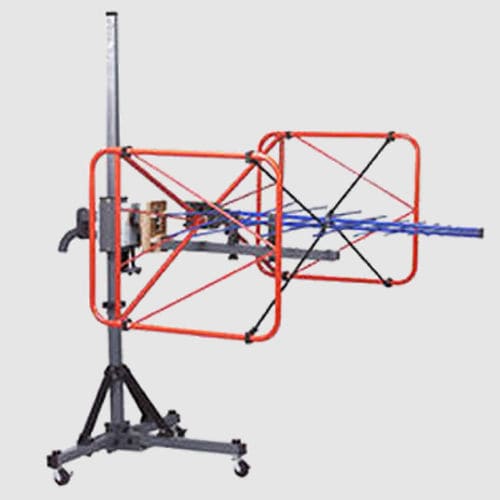

il modello 3140B BiConiLog di ETS-Lindgren fa parte di una serie di antenne ibride progettate per misure di immunità radiata (RI) EMC a banda larga. Il modello 3140B BiConiLog presenta un design brevettato dell'elemento T-Bow Tie che migliora significativamente le prestazioni a bassa frequenza, rispetto alle antenne biconiche convenzionali o ad altre antenne ibride. Quando si configura il modello 3140B, gli elementi T-Bow Tie si fissano e si staccano facilmente con manopole a vite serrate a mano. Una volta assemblata, l'antenna è autoportante quando viene posizionata sul piano di massa con l'estremità del balun rivolta verso il basso. Una resistente finitura a polvere protegge l'antenna. Il modello 3140B BiConiLog non è progettato per essere utilizzato per misure RE (emissioni irradiate). Per le applicazioni RE, ETS-Lindgren raccomanda il modello 3142E Biconilog. Caratteristiche principali Garanzia di due anni Adatto a camere compatte Robusta finitura a polvere Specifiche fisiche Altezza: 76,65 cm (30,18 pollici) Lunghezza: 149,3 cm (58,78 pollici) Larghezza: 161,5 cm (63,58 pollici) Peso: 10 kg (22,05 lb) Specifiche elettriche Connettori: Tipo N Impedenza (nominale): 50 Potenza massima continua: 1 kW Tipo di schema: Direzionale Potenza di picco: 1,3 kW Polarizzazione: Lineare VSWR (medio): 2.0:1

---
