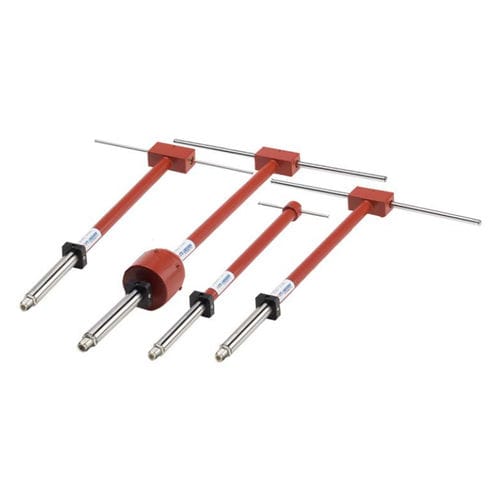

Antenna radio 3121D

a dipolosintonizzatadi misura

Il comportamento dell'antenna a dipolo sintonizzata modello 3121D di ETS-Lindgren si avvicina a quello di un dipolo risonante a mezza lunghezza d'onda teoricamente perfetto. ETS-Lindgren ha apportato alcuni miglioramenti fisici al progetto originale per garantire prestazioni ottimali e anni di utilizzo senza problemi. Il 3121D offre uno standard accurato per misure EMI precise, compresi i test di conformità FCC e EN, l'attenuazione del sito descritta nella norma EN55022 e ANSI C63.4 e la calibrazione dell'antenna descritta nella norma ANSI C63.5. Il modello 3121D copre una gamma di frequenze da 30 MHz a 1 GHz e il suo comportamento si avvicina al dipolo risonante a mezza lunghezza d'onda teoricamente perfetto e senza perdite. Ogni dipolo 3121D è calibrato individualmente a 10 metri secondo la norma ANSI C63.5, utilizzando il metodo preferito delle tre antenne. Tutte le apparecchiature di misura utilizzate sono tracciabili NIST. Queste misure sono effettuate senza l'uso di attenuatori, quindi i fattori d'antenna sono una presentazione reale delle prestazioni effettive. Una stampa dei dati di calibrazione di ciascuna antenna è inclusa nel Manuale ed è anche archiviata. La calibrazione individuale e i fattori di antenna effettivi sono preferibili ai fattori tipici o teorici e garantiscono la sicurezza dei dati di prova. Caratteristiche principali Progettazione FCC Bassa perdita VSWR e Balun Calibrazione individuale Appropriato per le misure di attenuazione del sito Supporti Stinger ed EMCO inclusi Design FCC ETS-Lindgren ha incorporato materiali moderni, produzione di precisione e miglioramenti selezionati (come i connettori di tipo N per le connessioni del balun e del cavo) al progetto di balun compensato e perfettamente abbinato utilizzato da Willmar K. Roberts presso il laboratorio FCC. Il risultato è un prodotto di qualità che garantisce anni di utilizzo.
