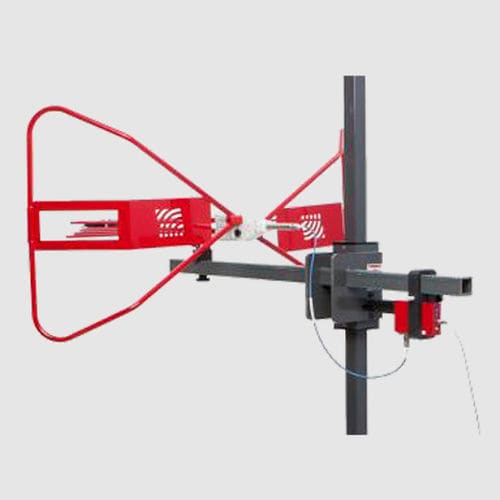

Antenna radio 3142E-PB
biconicaibridacompatta

antenna radio
antenna radio
antenna radio
Aggiungi ai preferiti
Confronta con altri prodotti


Caratteristiche

Rete
radio
Tipo
biconica
Altre caratteristiche e opzioni
compatta, ibrida
Frequenza

Min.: 30 Hz

Max.: 6.000.000.000 Hz

Guadagno

Min.: 2,5 dB

Max.: 30 dB

Descrizione

L'ETS-Lindgren modello 3142E-PB BiConiLog è un'antenna ibrida che combina un design innovativo, dimensioni compatte e prestazioni eccellenti con un modulo preamplificatore aggiornato. Questa antenna consente agli utenti di misurare una gamma di frequenze da 30 MHz a 6 GHz in un'unica scansione, eliminando la necessità di antenne multiple e la lunga configurazione delle apparecchiature. L'antenna e il modulo preamplificatore sono calibrati insieme, compresa la sezione del cavo che collega il modulo alla porta dell'antenna. Ogni possibile discrepanza tra il preamplificatore e l'antenna viene presa in considerazione nel fattore antenna. Si prega di notare che il 3142E-PB non è destinato al test RSE dei radiatori intenzionali. Il modello 3142E-PB copre l'intera gamma dell'antenna 3142E da 30 MHz a 6 GHz. Modulo preamplificatore Il preamplificatore collegato all'antenna ha una gamma di frequenza da 30 MHz a 6 GHz e un guadagno minimo tipico di 55 dB. La planarità del guadagno è di ± 2,5 dB e la figura di rumore è di 3 dB sopra i 200 MHz e di 5 dB sotto i 200 MHz. La potenza di uscita è di almeno +20 dBm al punto di 1 dB. Le caratteristiche di ingresso e uscita del preamplificatore sono un VSWR di ingresso e uscita di 2:1 massimo. La temperatura di esercizio varia da -20°C a +75°C (da -4°F a +167°F).

---
