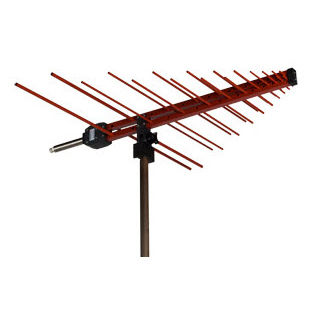

Rete di antenne radio 3148B

a dipolo

L'antenna Log-Periodic Dipole Array (LPDA) modello 3148B di ETS-Lindgren è progettata specificamente per effettuare misure CISPR 16-1 che richiedono una differenza di 20 dB nella reiezione della polarizzazione incrociata. Questo risultato è ottenuto grazie a un processo di progettazione e produzione che sfalsa tutti gli elementi in uno schema di precisione. L'eccellente proprietà di polarizzazione incrociata garantisce un'incertezza di misura minima per le emissioni irradiate e la misurazione dell'attenuazione normalizzata del sito. La precisione dell'assemblaggio del boom e degli elementi garantisce un eccellente VSWR e una relazione di fase ottimale. L'antenna log modello 3148B è caratterizzata da un guadagno lineare relativamente costante (misura in campo lontano senza brusche cadute o oscillazioni). Viene fornito un connettore di tipo N. Caratteristiche principali Alto guadagno Soddisfa i requisiti di polarizzazione incrociata CISPR Basso VSWR Finitura con rivestimento a polvere Calibrato individualmente Gamma di frequenza La gamma di frequenza del modello 3148B va da 200 MHz a 2 GHz. Ciò rende il 3148B ideale per i test CISPR 16 e per altri standard basati su di esso, come il CISPR 25. Alto guadagno Il design del modello 3148B offre un equilibrio tra l'antenna più corta e il massimo guadagno possibile, con un guadagno medio di 5 dB sulla sua frequenza. Basso VSWR La scelta della spaziatura tra i bracci e la variazione del diametro degli elementi garantiscono un'eccellente impedenza dell'antenna. Ciò si traduce in un basso VSWR.
