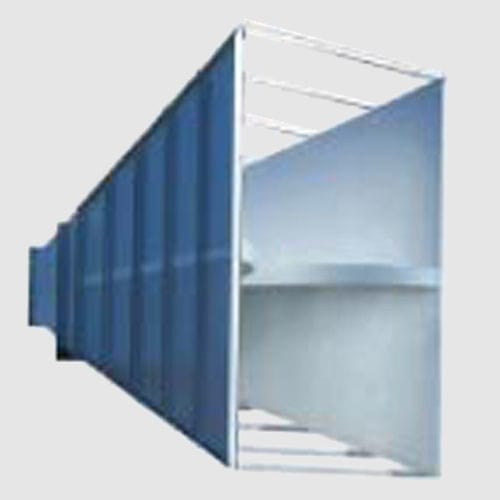

Antenna a larga banda 3112

a trombaa guida d'onda a scanalaturaper guida d'onda

Il modello 3112 di ETS-Lindgrens a doppia guida d'onda è un'antenna a banda larga polarizzata linearmente che offre un elevato guadagno ed eccellenti caratteristiche VSWR su una gamma di frequenze a banda larga da 100 MHz a 1 GHz. L'antenna è particolarmente efficace per generare campi elettromagnetici elevati con una potenza in ingresso relativamente bassa. L'elevato guadagno del modello 3112 lo rende adatto a generare i campi elevati (200 V/m) necessari per gli standard di immunità radiata per autoveicoli ISO 11451-2 e SAE J551/11 con meno di 2 kW. Inoltre, poiché il modello 3112 è una tromba a guida d'onda a doppio ponte, è l'antenna accettata per MIL-STD-461E, che porta le prestazioni desiderabili di questo tipo di antenna a frequenze più basse. Come le altre guide d'onda a doppio ponte di questa serie, il Modello 3112 è realizzato con precisione in alluminio, che lo rende resistente e relativamente leggero. Per massimizzare le prestazioni, viene utilizzato un connettore di tipo N (altri connettori sono disponibili su richiesta). Ogni antenna è calibrata individualmente presso il nostro laboratorio di prova accreditato A2LA e viene fornita con fattori reali e un certificato di conformità firmato. È inclusa una garanzia di due anni. Caratteristiche principali Basso VSWR Guadagno uniforme Gestione della potenza continua fino a 2000 W Specifiche fisiche Altezza: 144 cm (56,69 pollici) Lunghezza: 195,6 cm (77,01 pollici) Larghezza: 186,6 cm (73,46 pollici) Peso: 86,1 kg (189,82 lb) Specifiche elettriche Impedenza (nominale): 50 Potenza massima continua: 800 W Potenza massima: 2 kW Tipo di pattern: Direzionale Polarizzazione: Lineare VSWR: <1,6:1 Opzioni del prodotto 109621 Sistema di posizionamento con polarizzazione pneumatica
