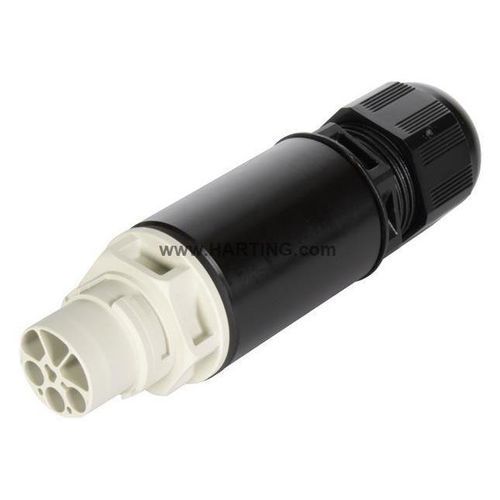

Cappuccio connettore elettrico S15_CC_STR_DC_CRT_M_6P_6-13

IP67IP65a tenuta stagna

Panoramica

• Connettore per cavo, Taglia 15
• Versione maschio con terminazione a crimpare
• Contatti: 6 (3 contatti segnale, 2 contatti potenza, 1 contatto PE)
• Sezione conduttore: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Chiusura a leva
• Grado di protezione: IP65 / IP67
• Intervallo di serraggio: 6 ... 13 mm
• Materiali involucro/inserti: Poliammide (PA)

Identificazione
Categoria: Connettori
Serie: Connettori circolari Taglia 15
Elemento: Connettore per cavo
Articolo n.: 97 00 000 1410

Versione
Metodo di terminazione: Crimpatura
Sesso: Maschio
Schermatura: Non schermato
Numero di contatti: 6
Numero contatti segnale: 3
Numero contatti potenza: 2
Numero contatti speciali: 1x contatto PE
Specificazione contatti speciali: contatto PE
Tipo di bloccaggio: Bloccaggio a leva

Caratteristiche tecniche
Sezione conduttore (mm²): 0,14 ... 2,5 mm²
Sezione conduttore (AWG): AWG 26 ... AWG 14
Grado di inquinamento: 3
Corrente nominale (segnale): 4 A
Tensione nominale (segnale): 48 V AC/DC
Tensione d'impulso nominale (segnale): 1,5 kV
Grado di inquinamento (segnale): 3
Corrente nominale (potenza): 20 A
Tensione nominale (potenza): 48 V AC
Tensione d'impulso nominale (potenza): 0,8 kV
Grado di inquinamento (potenza): 3
Temperatura limite: -30 ... +90 °C
Cicli di accoppiamento: ≥ 100
Grado di protezione (IEC 60529): IP65 / IP67
Intervallo di serraggio: 6 ... 13 mm
Gruppo di isolamento: I (600 ≤ CTI)

Proprietà dei materiali
Materiale (inserto): Poliammide (PA)
Colore (inserto): Grigio
Colore (cappuccio/involucro): Nero
Classe di infiammabilità (UL 94): HB
RoHS: conforme
Stato ELV: conforme
China RoHS: e
Sostanze REACH Allegato XVII: Non contenute
Sostanze REACH ALLEGATO XIV: Non contenute
Sostanze REACH SVHC: Non contenute
Sostanze California Proposition 65: Non contenute

Specifiche e omologazioni
IEC 61076-2-116
IEC 60228
IEC 61984

Dati commerciali
Dimensione imballo: 1
Paese d'origine: Romania
Numero tariffario europeo: 85366990
eCl@ss: 27440115 Circular connector (set)

Caratteristiche / specifiche tecniche

• Tipo di prodotto: Connettore per cavo
• Sesso: Maschio
• Terminazione: Crimpatura
• Contatti totali: 6 (3 segnale / 2 potenza / 1 PE)
• Sezione conduttore: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Correnti nominali: segnale 4 A, potenza 20 A
• Tensioni nominali: segnale 48 V AC/DC, potenza 48 V AC
• Grado di protezione: IP65 / IP67
• Intervallo di serraggio: 6 ... 13 mm
• Materiale: Poliammide (PA); inserto grigio, involucro nero
• Intervallo di temperatura: -30 ... +90 °C
• Cicli di accoppiamento: ≥ 100
