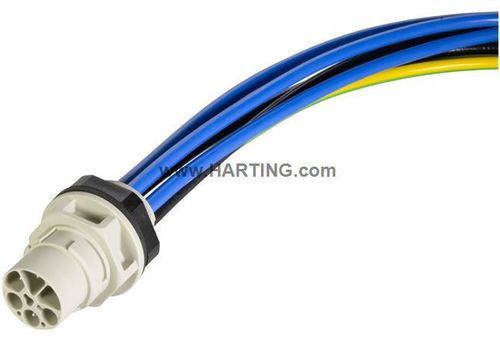

Passaparete per pannello frontale S15_PFT_STR-FM_DC_M_6Pper pannellimultipli passaggiIP67
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Applicazioni prodotto
- per pannello frontale, per pannelli
- Tipo
- multipli passaggi
- Livello di protezione
- IP67, antifiamma, IP65
- Settore
- per lavori elettrici, per pannello di comando
- Altre caratteristiche
- alta corrente
Descrizione
Nota sul prodotto
L'immagine è a scopo illustrativo. Fare riferimento alla descrizione del prodotto e ai dati tecnici per l'ordine.
Panoramica delle proprietà
Identificazione
Categoria: Connettori
Serie: Connettori circolari Taglia 15
Elemento: Passante per pannello
Specificazione: Con conduttori; per montaggio frontale
Versione
Polarità: Maschio
Schermatura: Non schermato
Numero di contatti: 5 (configurazione 6P include disposizione segnale/potenza)
Numero di contatti segnale: 3
Numero di contatti potenza: 2
Contatto PE: Sì
Tipo di bloccaggio: Blocco a leva
Contenuto della confezione: Include dado di bloccaggio
Caratteristiche tecniche
Sezione conduttore: 2,5 mm² (AWG 14)
Grado di inquinamento: 3
Corrente nominale (segnale): 4 A
Tensione nominale (segnale): 48 V AC/DC
Tensione impulsiva nominale (segnale): 0,8 kV
Corrente nominale (potenza): 20 A
Tensione nominale (potenza): 48 V AC/DC
Tensione conduttore-conduttore (potenza): 48 V
Tensione impulsiva (potenza): 0,8 kV
Coppia di serraggio (dado di bloccaggio): 2 Nm
Temperatura limite: -30 ... +90 °C
Cicli di accoppiamento: ≥ 100
Grado di protezione (IEC 60529): IP65 / IP67
Gruppo di isolamento: I (CTI ≥ 600)
Spessore pannello: 1 ... 10 mm
Lunghezza dei conduttori: 25 cm
Proprietà dei materiali
Materiale inserti: Poliammide (PA)
Materiale contatti: Lega di rame
Finitura contatti: Argentato
Materiale cappuccio/custodia: Poliammide (PA)
Classe di infiammabilità (UL 94): V-0
RoHS: conforme con deroga (lega di rame fino al 4% di piombo)
Stato ELV: conforme con deroga
REACH SVHC: Contiene piombo
California Proposition 65: Contiene piombo
Specifiche e omologazioni
Dati commerciali
Quantità imballo: 1
Paese d'origine: Romania
Codice doganale UE: 85366990
eCl@ss: 27440103 Sensor-actuator connector chassis (sensor technology actuator)
UNSPSC 24.0: 39121413
L'immagine è a scopo illustrativo. Fare riferimento alla descrizione del prodotto e ai dati tecnici per l'ordine.
Panoramica delle proprietà
- Connettore passante per pannello
- Fornito con conduttori
- Montaggio frontale
- Lunghezza dei conduttori: 25 cm
Identificazione
Categoria: Connettori
Serie: Connettori circolari Taglia 15
Elemento: Passante per pannello
Specificazione: Con conduttori; per montaggio frontale
Versione
Polarità: Maschio
Schermatura: Non schermato
Numero di contatti: 5 (configurazione 6P include disposizione segnale/potenza)
Numero di contatti segnale: 3
Numero di contatti potenza: 2
Contatto PE: Sì
Tipo di bloccaggio: Blocco a leva
Contenuto della confezione: Include dado di bloccaggio
Caratteristiche tecniche
Sezione conduttore: 2,5 mm² (AWG 14)
Grado di inquinamento: 3
Corrente nominale (segnale): 4 A
Tensione nominale (segnale): 48 V AC/DC
Tensione impulsiva nominale (segnale): 0,8 kV
Corrente nominale (potenza): 20 A
Tensione nominale (potenza): 48 V AC/DC
Tensione conduttore-conduttore (potenza): 48 V
Tensione impulsiva (potenza): 0,8 kV
Coppia di serraggio (dado di bloccaggio): 2 Nm
Temperatura limite: -30 ... +90 °C
Cicli di accoppiamento: ≥ 100
Grado di protezione (IEC 60529): IP65 / IP67
Gruppo di isolamento: I (CTI ≥ 600)
Spessore pannello: 1 ... 10 mm
Lunghezza dei conduttori: 25 cm
Proprietà dei materiali
Materiale inserti: Poliammide (PA)
Materiale contatti: Lega di rame
Finitura contatti: Argentato
Materiale cappuccio/custodia: Poliammide (PA)
Classe di infiammabilità (UL 94): V-0
RoHS: conforme con deroga (lega di rame fino al 4% di piombo)
Stato ELV: conforme con deroga
REACH SVHC: Contiene piombo
California Proposition 65: Contiene piombo
Specifiche e omologazioni
- IEC 61076-2-116
- IEC 60228
- IEC 61984
- VDE 0482-332-1-2
- IEC 60332-1-2 (resistenza al fuoco)
- UL 2556 Sec. 9.4 (VW-1)
- UL 2556 Sec. 9.3 (FT1)
Dati commerciali
Quantità imballo: 1
Paese d'origine: Romania
Codice doganale UE: 85366990
eCl@ss: 27440103 Sensor-actuator connector chassis (sensor technology actuator)
UNSPSC 24.0: 39121413
