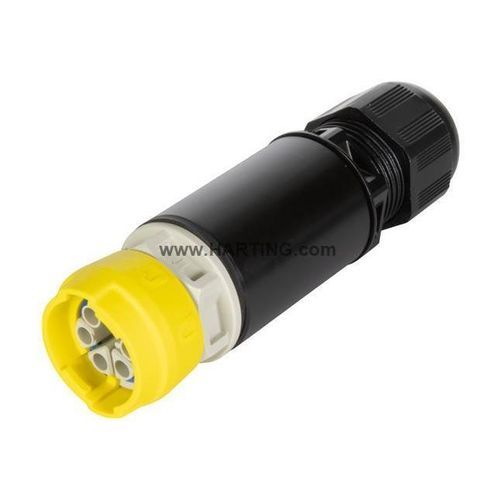

Connettore combinato S15_PFT_STR-FM_AC_M_CRT_w/o-contacts

cavo a cavocircolarecrimpabile

Identificazione
Categoria: Connettori
Serie: Connettori circolari taglia 15
Elemento: Connettore cavo
Articolo n.: 97 00 000 1412

Caratteristiche principali

• Connettore per cavo, femmina
• Terminazione: crimp
• Inserti in poliammide (PA), colore grigio
• Cappuccio/corpo: nero
• 6 contatti (3 segnale, 2 potenza, 1 PE)
• Sezione conduttore: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Campo di serraggio: 6 ... 13 mm
• Grado di protezione: IP65 / IP67
• Bloccaggio a bascula

Contatti e disposizione
Numero di contatti: 6
Numero di contatti segnale: 3
Numero di contatti potenza: 2
Numero di contatti di protezione: 1 (contatto PE)
Tipo di bloccaggio: bloccaggio a bascula

Dati tecnici
Sezione conduttore (mm²): 0,14 ... 2,5 mm²
Sezione conduttore (AWG): AWG 26 ... AWG 14
Corrente nominale (segnale): 4 A
Tensione nominale (segnale): 48 V AC/DC
Tensione d'impulso nominale (segnale): 1,5 kV
Grado di inquinamento (segnale): 3
Corrente nominale (potenza): 20 A
Tensione nominale (potenza): 48 V AC
Tensione d'impulso nominale (potenza): 0,8 kV
Grado di inquinamento (potenza): 3
Temperatura limite: -30 ... +90 °C
Cicli di accoppiamento: ≥ 100
Grado di protezione (IEC 60529): IP65 / IP67
Campo di serraggio: 6 ... 13 mm
Gruppo di isolamento: I (CTI ≥ 600)

Materiali e conformità
Materiale inserti: Poliammide (PA)
Colore inserti: Grigio
Colore cappuccio/corpo: Nero
Classe di infiammabilità (UL 94): HB
RoHS: conforme
ELV: conforme
China RoHS: e
REACH Allegato XVII / XIV / SVHC: Non contenuto
California Proposition 65: Non contenuto

Specifiche / omologazioni
IEC 61076-2-116
IEC 60228
IEC 61984

Dati commerciali
Formato confezione: 1
Paese d'origine: Romania
Codice tariffario europeo: 85366990
eCl@ss: 27440115 Circular connector (set)

Specifiche tecniche

• Categoria: Connettori
• Serie: Connettori circolari taglia 15
• Elemento: Connettore cavo, femmina
• Metodo di terminazione: crimp
• Schermatura: non schermato
• Contatti totali: 6 (3 segnale, 2 potenza, 1x PE)
• Sezione conduttore: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
• Corrente nominale (segnale): 4 A; (potenza): 20 A
• Tensione nominale (segnale): 48 V AC/DC; (potenza): 48 V AC
• Tensioni d'impulso nominali: segnale 1,5 kV; potenza 0,8 kV
• Grado di inquinamento: 3
• Grado di protezione: IP65 / IP67
• Campo di serraggio: 6 ... 13 mm
• Temperatura limite: -30 ... +90 °C
• Cicli di accoppiamento: ≥ 100
• Materiale/colore inserti: Poliammide (PA), grigio; cappuccio/corpo nero
• Infiammabilità UL94: HB
• Norme: IEC 61076-2-116, IEC 60228, IEC 61984
• Formato confezione: 1
• Paese d'origine: Romania
