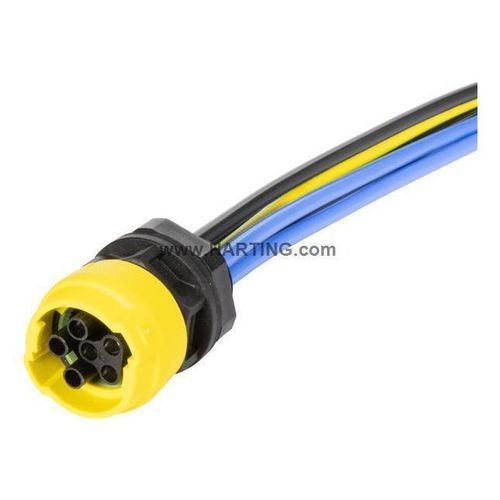

Cappuccio connettore installato su pannelli S15_PFT_STR-FM_AC_F_6P

IP67IP65in plastica

Dettagli del prodotto
Identificazione:
Categoria: Connettori
Serie: Connettori circolari Taglia 15
Elemento: Passaggio pannello
Specificazione: Con conduttori; per montaggio frontale

Versione
Genere: Femmina
Schermatura: Non schermato
Numero contatti: 5
Numero contatti segnale: 2
Numero contatti potenza: 3
Contatto PE: Sì
Tipo di bloccaggio: Bloccaggio a leva
Contenuto confezione: incl. dado di serraggio

Caratteristiche tecniche
Sezione conduttore (mm²): 2,5 mm²
Sezione conduttore (AWG): AWG 14
Grado di inquinamento: 3
Corrente nominale (segnale): 10 A
Tensione nominale (segnale): 63 V AC/DC
Tensione d'impulso nominale (segnale): 1,5 kV
Grado di inquinamento (segnale): 3
Corrente nominale (potenza): 16 A
Tensione nominale conduttore-terra (potenza): 450 V AC / 600 V DC
Tensione nominale conduttore-conduttore (potenza): 630 V AC/DC
Tensione d'impulso nominale (potenza): 6 kV
Grado di inquinamento (potenza): 3
Coppia di serraggio: 2 Nm (dado di serraggio)
Temperatura limite: -30 ... +90 °C
Cicli di accoppiamento: ≥ 100
Grado di protezione secondo IEC 60529: IP65 / IP67
Gruppo di isolamento: I (600 ≤ CTI)
Spessore pannello: 1 ... 10 mm
Lunghezza conduttore: 25 cm

Proprietà dei materiali
Materiale (inserto): Poliammide (PA)
Colore (inserto): Nero
Materiale (contatti): Lega di rame
Superficie (contatti): Argentata
Materiale (cappuccio/custodia): Poliammide (PA)
Classe di infiammabilità secondo UL 94: V-0
RoHS: conforme con deroga (6(c): lega di rame contenente fino al 4% di piombo in peso)
Sostanze REACH Allegato XVII: Non contenute
Sostanze REACH ALLEGATO XIV: Non contenute
Sostanze REACH SVHC: Sì (piombo elencato)
Numero ECHA SCIP: 0d7d3693-d625-47ab-934a-d241bf72c86e
Sostanze California Proposition 65: Sì (piombo)

Norme e omologazioni
Norme / omologazioni: IEC 61076-2-116; IEC 60228; IEC 61984; VDE 0482-332-1-2; IEC 60332-1-2 resistenza alla fiamma; UL 2556 Sec. 9.4 (VW-1); UL 2556 Sec. 9.3 (FT1)

Dati commerciali
Dimensione confezione: 1
Peso netto: 60,4 g
Paese di origine: Romania
Numero tariffario europeo: 85366990
eCl@ss: 27440103 Chassis connettore sensore-attuatore (sensor technology acturator)
UNSPSC 24.0: 39121413

Caratteristiche tecniche

• Serie modello: S15_PFT (Passaggio pannello Taglia 15)
• Numero contatti: 5 (3 potenza + 2 segnale) con contatto PE
• Sezione conduttore: 2,5 mm² (AWG 14)
• Correnti nominali: Potenza 16 A; Segnale 10 A
• Tensioni nominali: Potenza fino a 630 V AC/DC conduttore-conduttore; conduttore-terra 450 V AC / 600 V DC; Segnale 63 V AC/DC
• Tensioni d'impulso nominali: Segnale 1,5 kV; Potenza 6 kV
• Grado di protezione: IP65 / IP67
• Campo di temperatura: -30 °C a +90 °C
• Coppia di serraggio (dado di serraggio): 2 Nm
• Cicli di accoppiamento: ≥ 100
• Materiale custodia/inserto: Poliammide (PA); Contatti: lega di rame, argentati
• Contenuto confezione: incluso dado di serraggio
• Lunghezza conduttore: 25 cm (con conduttori, per montaggio frontale)
