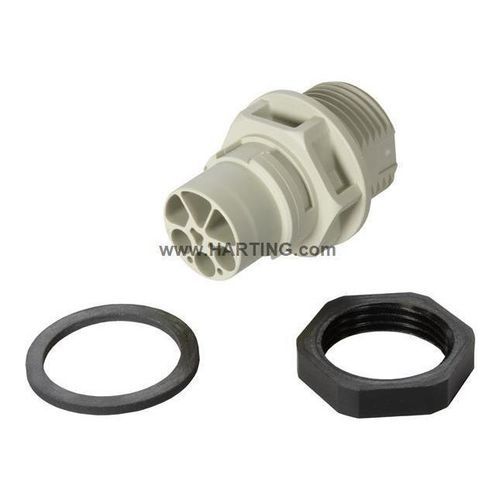

Cappuccio connettore installato su pannelli S15_PFT_STR-FM_DC_M_CRT_w/o-contacts

IP67IP65circolare

Breve descrizione
Connettore passante per pannello per montaggio frontale. Articolo n.: 97 00 000 4423. Nuovo prodotto.

Identificazione
Categoria: Connettori
Serie: Connettori circolari taglia 15
Elemento: Passaggio pannello
Specificazione: per montaggio frontale

Versione

• Sesso: Maschio
• Schermatura: Non schermato
• Numero di contatti: 5
• Numero contatti segnale: 3
• Numero contatti potenza: 2
• Contatto PE: Sì
• Tipo di bloccaggio: Bloccaggio a bilanciere
• Contenuto confezione: incl. dado di bloccaggio
• Dettagli: Ordinare i contatti crimpatI separatamente.

Caratteristiche tecniche
Sezione conduttore (mm²): 0,14 ... 2,5 mm²
Sezione conduttore (AWG): AWG 26 ... AWG 14
Grado di inquinamento: 3
Corrente nominale (segnale): 4 A
Tensione nominale (segnale): 48 V AC/DC
Tensione d'impulso nominale (segnale): 0,8 kV
Grado di inquinamento (segnale): 3
Corrente nominale (potenza): 20 A
Tensione nominale (potenza): 48 V AC/DC
Tensione nominale conduttore-conduttore (potenza): 48 V
Tensione d'impulso nominale (potenza): 0,8 kV
Grado di inquinamento (potenza): 3
Coppia di serraggio: 2 Nm (dado di bloccaggio)
Temperatura limite: -30 ... +90 °C
Cicli di accoppiamento: ≥ 100
Grado di protezione secondo IEC 60529: IP65 / IP67
Gruppo di isolamento: I (CTI ≥ 600)
Spessore del pannello: 1 ... 10 mm

Proprietà dei materiali
Materiale (inserto): Poliammide (PA)
Materiale (cupola/custodia): Poliammide (PA)
Classe di infiammabilità secondo UL 94: V-0

Specifiche e omologazioni
IEC 61076-2-116
IEC 61984

Dati commerciali
Dimensione confezione: 25
Paese d'origine: Romania
Codice doganale europeo: 85366990
eCl@ss: 27440103 Sensor-actuator connector chassis (sensor technology acturator)
UNSPSC 24.0: 39121413
