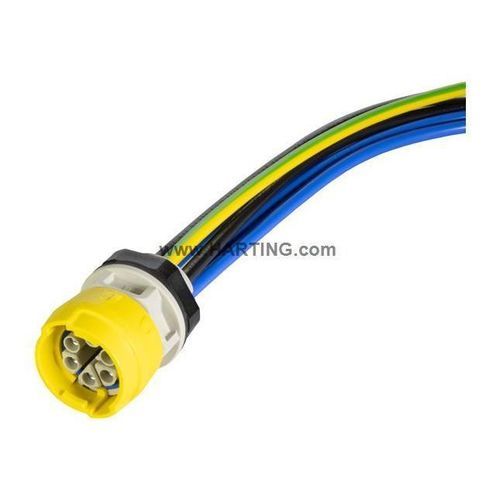

Passaparete per pannelli S15_PFT_STR-FM_DC_F_6P

per pannello frontalemultipli passaggiIP65

Nome del prodotto
S15_PFT_STR-FM_DC_F_6P_2.5mm²_0.25m

Numero articolo
97 00 000 1408

Etichette
New

Panoramica

• Connettore passante per pannello con conduttori
• Montaggio frontale
• Lunghezza conduttori: 0,25 m (25 cm)
• 5 contatti: 3 segnale + 2 potenza

Identificazione / Classificazione
Categoria: Connettori
Serie: Connettori circolari taglia 15
Elemento: Passante per pannello
Specificazione: Con conduttori; per montaggio frontale

Versione
Sesso: Femmina
Schermatura: Non schermato
Numero di contatti: 5 (3 contatti segnale, 2 contatti potenza)
Contatto PE: Sì
Tipo di bloccaggio: Bloccaggio a leva
Contenuto confezione: incl. dado di bloccaggio

Caratteristiche tecniche

• Sezione conduttore: 2,5 mm² (AWG 14)
• Corrente nominale (segnale): 4 A
• Tensione nominale (segnale): 48 V AC/DC
• Tensione d'impulso nominale (segnale): 0,8 kV
• Corrente nominale (potenza): 20 A
• Tensione nominale (potenza): 48 V AC/DC
• Tensione nominale conduttore-conduttore (potenza): 48 V
• Grado di inquinamento: 3
• Coppia di serraggio (dado): 2 Nm
• Temperatura limite: -30 … +90 °C
• Cicli di accoppiamento: ≥ 100
• Grado di protezione (IEC 60529): IP65 / IP67
• Gruppo di isolamento: I (CTI ≥ 600)
• Spessore pannello: 1 … 10 mm

Materiale / Superficie
Inserto: Poliammide (PA)
Contatti: Lega di rame, argentati
Cappuccio / involucro: Poliammide (PA)
Classe di inflammabilità (UL 94): V-0

Conformità / Ambientale
RoHS: conforme con deroga
Deroghe RoHS: 6(c) lega di rame contenente fino al 4% di piombo in peso
Stato ELV: conforme con deroga
China RoHS: 50
REACH Allegato XVII: Non contenuto
REACH Allegato XIV: Non contenuto
REACH SVHC: Contiene piombo
California Proposition 65: Contiene piombo

Specifiche e approvazioni
IEC 61076-2-116
IEC 60228
IEC 61984
VDE 0482-332-1-2
IEC 60332-1-2 (resistenza alla fiamma)
UL 2556 Sec. 9.4 (VW-1)
UL 2556 Sec. 9.3 (FT1)

Dati commerciali
Dimensione imballo: 1
Paese d'origine: Romania
Codice doganale europeo: 85366990
eCl@ss: 27440103 Connettore chassis sensore-attuatore (tecnologia sensore/attuatori)
UNSPSC 24.0: 39121413

Specifiche chiave

• Categoria: Connettori — Connettori circolari taglia 15
• Elemento: Passante per pannello, montaggio frontale, con conduttori
• Contatti: 5 (3 segnale, 2 potenza) con contatto PE
• Segnale: 4 A / 48 V AC/DC / impulso 0,8 kV
• Potenza: 20 A / 48 V AC/DC / impulso 0,8 kV
• Sezione conduttore: 2,5 mm² (AWG 14), lunghezza 0,25 m
• Grado di protezione: IP65 / IP67
• Intervallo di temperatura: -30 … +90 °C
• Materiali: involucro in poliammide, contatti in lega di rame argentati
• Conformità: vedere sezione conformità
