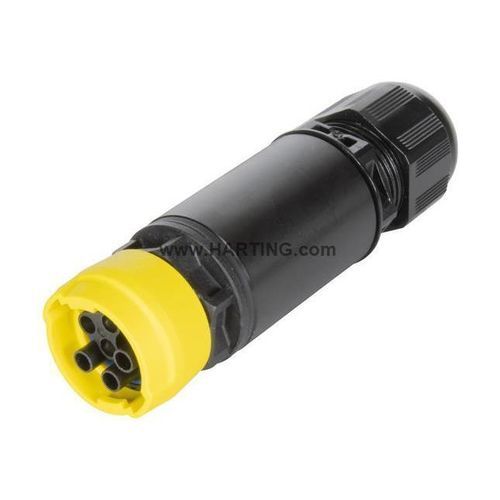

Connettore di dati S15_CC_STR_AC_CRT_F_6P_6-13

di alimentazione elettricacavo a cavocircolare

Panoramica prodotto

• Connettore per cavo, femmina, terminazione a crimpare
• Inserto in poliammide (PA), guscio/scocca nero
• 6 contatti: 2 segnale, 3 potenza, 1 contatto PE
• Sezione conduttore: 0,14–2,5 mm² (AWG 26–14)
• Intervallo di serraggio: 6–13 mm
• Protezione: IP65 / IP67

Identificazione
Categoria: Connettori
Serie: Connettori circolari taglia 15
Elemento: Connettore per cavo
Articolo n.: 97 00 000 1411

Versione
Metodo di terminazione: Crimp
Sesso: Femmina
Schermatura: Non schermato
Numero contatti: 6 (segnale: 2; potenza: 3; speciale: 1x PE)

Caratteristiche tecniche
Sezione conduttore: 0,14–2,5 mm²
Sezione (AWG): AWG 26–14
Corrente nominale (segnale): 10 A
Tensione nominale (segnale): 63 V AC/DC
Tensione impulso (segnale): 1,5 kV
Grado di inquinamento (segnale): 3
Corrente nominale (potenza): 16 A
Tensione nominale (potenza): 600 V AC
Tensione impulso (potenza): 6 kV
Grado di inquinamento (potenza): 3
Temperatura limite: -30 … +90 °C
Cicli di accoppiamento: ≥ 100
Grado di protezione secondo IEC 60529: IP65 / IP67
Intervallo di serraggio: 6–13 mm
Gruppo isolamento: I (CTI ≥ 600)

Proprietà dei materiali
Materiale inserto: Poliammide (PA), nero
Colore guscio/scocca: Nero
Classe infiammabilità (UL 94): HB
RoHS: conforme
ELV: conforme
China RoHS: e
REACH Allegato XVII/Allegato XIV/SVHC: Non contenuto
California Proposition 65: Non contenuto

Specifiche e omologazioni
Norme: IEC 61076-2-116; IEC 60228; IEC 61984

Dati commerciali
Quantità confezione: 1
Paese d'origine: Romania
Codice doganale UE: 85366990
eCl@ss: 27440115 Connettore circolare (set)

Riepilogo tecnico

• Tipo: Connettore cavo, femmina, terminazione a crimpare
• Contatti totali: 6 (2 segnale, 3 potenza, 1 PE)
• Sezione conduttore: 0,14–2,5 mm² (AWG 26–14)
• Correnti nominali: segnale 10 A, potenza 16 A
• Tensioni nominali: segnale 63 V AC/DC, potenza 600 V AC
• Tensioni di impulso: segnale 1,5 kV, potenza 6 kV
• Protezione: IP65 / IP67
• Intervallo di serraggio: 6–13 mm
• Temperatura operativa: -30 … +90 °C
• Materiale inserto: Poliammide (PA), nero
• Norme: IEC 61076-2-116; IEC 60228; IEC 61984
