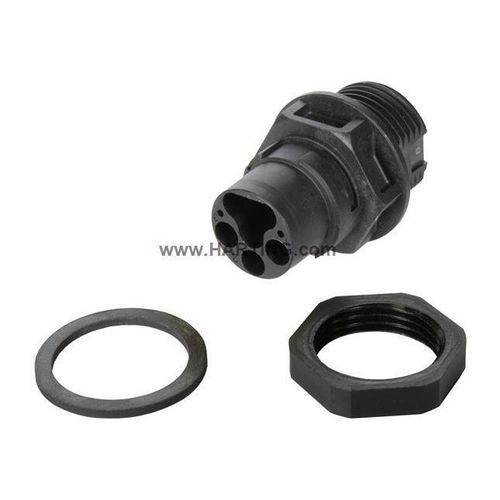

Cappuccio connettore installato su pannelli S15_PFT_STR-FM_AC_M_CRT_w/o-contactsIP67IP65circolare
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Montaggio
- installato su pannelli
- Livello di protezione
- IP67, IP65
- Altre caratteristiche
- circolare, in plastica
Descrizione
Overview
Identification
Version
Material properties
Specifications and approvals
Technical specifications
- Tipo di prodotto: Passaggio pannello per montaggio frontale (spessore pannello 1 ... 10 mm)
- Articolo n.: 97 00 000 4419
- Configurazione: Connettore circolare taglia 15, maschio, non schermato, senza contatti (ordinare i contatti a crimpare separatamente)
Identification
- Categoria: Connettori
- Serie: Connettori circolari Taglia 15
- Elemento: Passaggio pannello (montaggio frontale)
- Norme di riferimento: IEC 61076-2-116, IEC 61984
Version
- Polarità: Maschio
- Schermatura: Non schermato
- Numero di contatti: 5 (2 segnale, 3 potenza)
- Contatto PE: Sì
- Tipo di bloccaggio: Bloccaggio a leva
- Scocca/dado di bloccaggio: Incl. dado di bloccaggio; spessore parete scocca max 5 mm con dado, >5 mm solo con scocca metallica collegata a terra o scocca in plastica
- Contenuto confezione: Include dado di bloccaggio
Material properties
- Materiale inserto: Poliamide (PA), nero
- Materiale cappuccio/scocca: Poliamide (PA)
- Classe di infiammabilità (UL 94): V-0
- Conformità: RoHS, ELV, China RoHS (e), REACH Allegato XVII/XIV: non contenuto; REACH SVHC: non contenuto; California Proposition 65: non contenuto
Specifications and approvals
- IEC 61076-2-116
- IEC 61984
Technical specifications
- Sezione conduttore: 0,14 ... 2,5 mm² (AWG 26 ... AWG 14)
- Corrente nominale (segnale): 10 A
- Tensione nominale (segnale): 63 V AC/DC
- Tensione d'impulso nominale (segnale): 1,5 kV
- Corrente nominale (potenza): 16 A
- Tensione nominale conduttore-terra (potenza): 450 V AC / 600 V DC
- Tensione nominale conduttore-conduttore (potenza): 630 V AC/DC
- Tensione d'impulso nominale (potenza): 6 kV
- Grado di inquinamento: 3 (segnale e potenza)
- Coppia di serraggio (dado): 2 Nm
- Intervallo di temperatura di esercizio: -30 ... +90 °C
- Cicli di inserimento: ≥ 100
- Grado di protezione (IEC 60529): IP65 / IP67
- Gruppo di isolamento: I (CTI ≥ 600)
- Dimensione confezione: 25
- Paese di origine: Romania
- Codice doganale UE: 85366990
- eCl@ss: 27440103
- UNSPSC: 39121413
