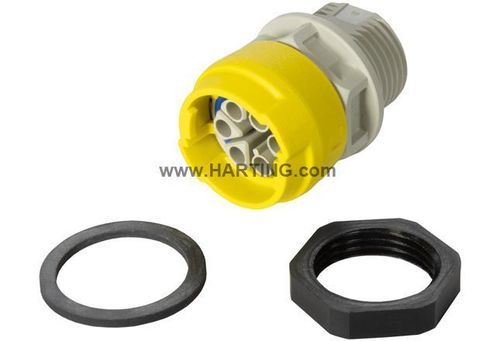

Cappuccio connettore elettrico S15_PFT_STR-FM_DC_F_CRT_w/o-contacts

installato su pannelliIP65IP67

Tipo di prodotto
Passacavo da pannello per montaggio frontale

Identificazione
Categoria: Connettori
Serie: Connettori circolari taglia 15
Elemento: Passacavo da pannello
Specificazione: Montaggio frontale

Versione
Polarità: Femmina
Schermatura: Non schermato
Numero di contatti: 5 (3 segnale / 2 potenza)
Contatto PE: Sì
Tipo di bloccaggio: Bloccaggio a bascula
Dettagli: Contatti a crimpare da ordinare separatamente.
Contenuto confezione: Comprende dado di bloccaggio

Proprietà dei materiali
Materiale (inserto): Poliammide (PA)
Materiale (cappuccio/involucro): Poliammide (PA)
Classe di infiammabilità (UL 94): V-0

Specifiche e omologazioni
IEC 61076-2-116
IEC 61984

Dati commerciali
Dimensione imballo: 25
Paese di origine: Romania
Numero tariffa doganale europeo: 85366990
eCl@ss: 27440103 Telaio connettore sensore-attuatore (tecnologia sensore/attuatore)
UNSPSC 24.0: 39121413

Note
Immagine a scopo illustrativo. Fare riferimento alla descrizione del prodotto.

Specifiche tecniche

• Sezione del conduttore (mm²): 0.14 ... 2.5 mm²
• Sezione del conduttore (AWG): AWG 26 ... AWG 14
• Grado di inquinamento: 3
• Corrente nominale (segnale): 4 A
• Tensione nominale (segnale): 48 V AC/DC
• Tensione d'impulso nominale (segnale): 0.8 kV
• Grado di inquinamento (segnale): 3
• Corrente nominale (potenza): 20 A
• Tensione nominale (potenza): 48 V AC/DC
• Tensione nominale conduttore-conduttore (potenza): 48 V
• Tensione d'impulso nominale (potenza): 0.8 kV
• Grado di inquinamento (potenza): 3
• Coppia di serraggio (dado di bloccaggio): 2 Nm
• Intervallo di temperatura: -30 ... +90 °C
• Cicli di accoppiamento: ≥ 100
• Grado di protezione (IEC 60529): IP65 / IP67
• Gruppo di isolamento: I (CTI ≥ 600)
• Spessore pannello: 1 ... 10 mm
