Passaparete per pannelli S15_PFT_STR-FM_AC_F_CRT_w/o-contactsper pannello frontalemultipli passaggiIP65
Aggiungi ai preferiti
Confronta con altri prodotti
Caratteristiche
- Applicazioni prodotto
- per pannelli, per pannello frontale
- Tipo
- multipli passaggi
- Livello di protezione
- IP67, IP65
Descrizione
Panoramica del prodotto

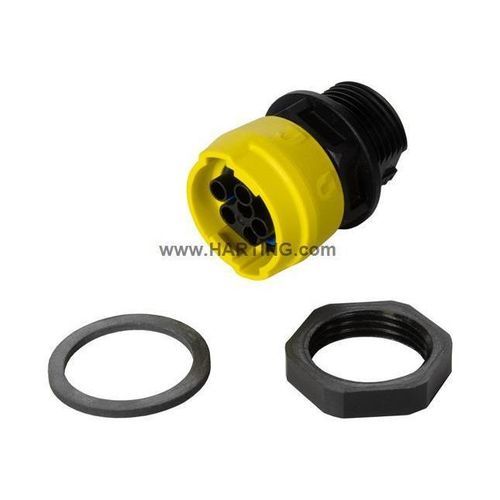

Passante per pannello per montaggio frontale. L'immagine è a scopo illustrativo. Fare riferimento alla descrizione del prodotto.
Identificazione
Versione
Caratteristiche tecniche
Proprietà dei materiali
Specifiche e omologazioni
Dati commerciali
Caratteristiche
Passante per pannello per montaggio frontale. L'immagine è a scopo illustrativo. Fare riferimento alla descrizione del prodotto.
Identificazione
- Categoria: Connettori
- Serie: Connettori circolari Taglia 15
- Elemento: Passante per pannello
- Specificazione: per montaggio frontale
Versione
- Polarità: Femmina
- Schermatura: Non schermato
- Numero di contatti: 5 (2 segnale, 3 potenza)
- Contatto PE: Sì
- Tipo di bloccaggio: Bloccaggio a leva
- Contenuto confezione: incl. dado di bloccaggio
- Dettagli: I contatti crimp devono essere ordinati separatamente. Spessore parete del pannello: max 5 mm con dado di bloccaggio; >5 mm solo con involucro metallico a terra o involucro in plastica.
Caratteristiche tecniche
- Sezione conduttore: 0.14 ... 2.5 mm² (AWG 26 ... AWG 14)
- Corrente nominale (segnale): 10 A; Tensione nominale (segnale): 63 V AC/DC; Tensione d'impulso (segnale): 1,5 kV; Grado di inquinamento (segnale): 3
- Corrente nominale (potenza): 16 A; Tensione conduttore-terra (potenza): 450 V AC / 600 V DC; Tensione conduttore-conduttore (potenza): 630 V AC/DC; Tensione d'impulso (potenza): 6 kV; Grado di inquinamento (potenza): 3
- Coppia di serraggio (dado): 2 Nm
- Temperatura limite: -30 ... +90 °C
- Cicli di accoppiamento: ≥ 100
- Grado di protezione (IEC 60529): IP65 / IP67
- Gruppo di isolamento: I (CTI ≥ 600)
- Spessore pannello: 1 ... 10 mm
Proprietà dei materiali
- Materiale inserti: Poliammide (PA), colore: nero
- Materiale cappuccio/involucro: Poliammide (PA)
- Classe di infiammabilità (UL 94): V-0
- RoHS: conforme; ELV: conforme; China RoHS: e
- REACH / SVHC / Allegato XIV / Allegato XVII: Non contenuti
- California Proposition 65: Non contenuto
Specifiche e omologazioni
- IEC 61076-2-116
- IEC 61984
Dati commerciali
- Dimensione confezione: 25
- Paese di origine: Romania
- Numero tariffa doganale UE: 85366990
- eCl@ss: 27440103 (Connettore sensore-attuatore chassis)
- UNSPSC 24.0: 39121413
Caratteristiche
- Tipo: Passante per pannello, montaggio frontale
- Contatti: 5 (2 segnale, 3 potenza) con contatto PE
- Bloccaggio: Bloccaggio a leva; incl. dado di bloccaggio
- Prestazioni elettriche (segnale): 10 A / 63 V AC/DC; impulso 1,5 kV
- Prestazioni elettriche (potenza): 16 A; 450 V AC (conduttore-terra), 600 V DC (conduttore-terra), 630 V AC/DC (conduttore-conduttore); impulso 6 kV
- Protezione: IP65 / IP67
- Temperatura di esercizio: -30 ... +90 °C
- Gamma conduttori: 0.14 ... 2.5 mm² (AWG 26 ... 14)
- Materiale: Poliammide (PA), inserti neri, UL94 V-0
- Conformità: RoHS, ELV, REACH/California Prop 65 – non contenuti
