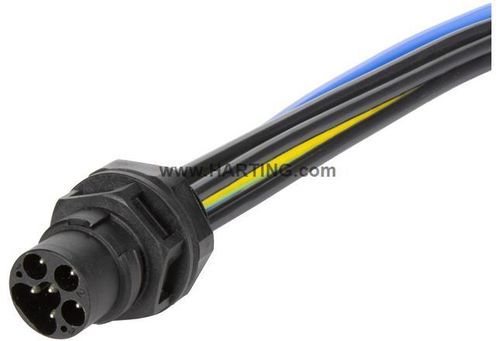

Cappuccio connettore elettrico S15_PFT_STR-FM_AC_M_6P

installato su pannelliIP65IP67

Panoramica del prodotto

• Articolo n.: 21 15 510 0025
• Tipo di prodotto: Passaggio pannello per montaggio frontale con conduttori
• Lunghezza conduttori: 25 cm (0,25 m)
• Contatti: 5 (2 segnale, 3 potenza) con contatto PE

Identificazione
Categoria: Connettori
Serie: Connettori circolari S15 (taglia 15)
Elemento: Passaggio pannello
Specificazione: Con conduttori; montaggio frontale

Versione
Genere: Maschio
Schermatura: Non schermato
Numero contatti: 5 (2 segnale, 3 potenza)
Contatto PE: Sì
Tipo di bloccaggio: Bloccaggio a leva
Spessore pannello: 1 ... 10 mm (spessore parete alloggiamento max. 5 mm con ghiera di fissaggio; >5 mm solo con alloggiamento metallico a massa o alloggiamento plastico)
Contenuto confezione: Include ghiera di fissaggio

Caratteristiche tecniche
Sezione conduttore: 2,5 mm² (AWG 14)
Corrente nominale (segnale): 10 A
Tensione nominale (segnale): 63 V AC/DC
Tensione d'impulso nominale (segnale): 1,5 kV
Corrente nominale (potenza): 16 A
Tensione conduttore-terra (potenza): 450 V AC / 600 V DC
Tensione conduttore-conduttore (potenza): 630 V AC/DC
Tensione d'impulso nominale (potenza): 6 kV
Coppia di serraggio (ghiera): 2 Nm
Intervallo di temperatura: -30 … +90 °C
Cicli di accoppiamento: ≥ 100
Grado di protezione (IEC 60529): IP65 / IP67
Gruppo di isolamento: I (CTI ≥ 600)

Proprietà dei materiali
Materiale inserti: Poliammide (PA), colore inserti: Nero
Materiale contatti: Lega di rame, contatti argentati
Materiale cappuccio/corpo: Poliammide (PA)
Classe di infiammabilità (UL 94): V-0
RoHS: conforme con deroga (6(c): lega di rame contenente fino al 4% di piombo in peso)
REACH SVHC: Contiene piombo (vedi note materiali)
ECHA SCIP: 0d7d3693-d625-47ab-934a-d241bf72c86e
California Prop 65: Contiene piombo

Normative e approvazioni
IEC 61076-2-116
IEC 60228
IEC 61984
VDE 0482-332-1-2
IEC 60332-1-2 (resistenza alla fiamma)
UL 2556 Sec. 9.4 (VW-1); UL 2556 Sec. 9.3 (FT1)

Dati commerciali
Formato confezione: 1
Peso netto: 59,1 g
Paese di origine: Romania
Codice doganale UE: 85366990
eCl@ss: 27440103 (chassis connettore sensore-attuatore)
UNSPSC: 39121413

Caratteristiche tecniche

• Passaggio pannello serie S15 con conduttori pre-cablati per montaggio frontale
• Articolo: 21 15 510 0025
• Sezione conduttore: 2,5 mm² (AWG 14); lunghezza: 25 cm
• Contatti: lega di rame, argentati; 5 contatti (2 segnale, 3 potenza) con PE
• Correnti/tensioni: Segnale 10 A / 63 V AC/DC; Potenza 16 A / fino a 630 V AC/DC
• Protezione: IP65 / IP67; cicli di accoppiamento ≥ 100
• Temperatura d'esercizio: -30 … +90 °C
• Fornito con ghiera di fissaggio; coppia di serraggio 2 Nm
