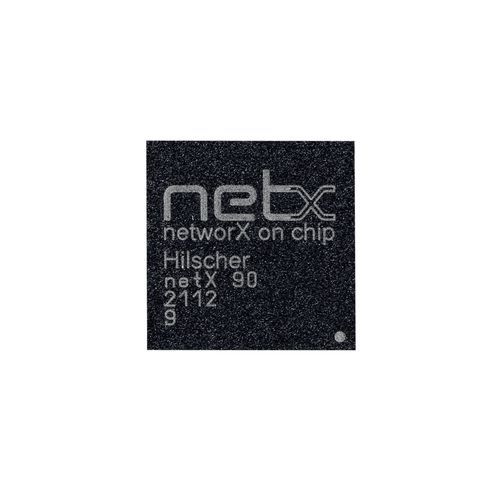

System-on-chip SoC netX 90

sistema monoscheda programmabile

Panoramica
Il netX 90 è un SoC multiprotocollo compatto di Hilscher, progettato per comunicazioni industriali e applicazioni IIoT. Integra un processore applicativo Cortex‑M4 e un core di comunicazione xPIC, offrendo un’architettura duale per stack di rete in tempo reale e applicazioni host.

Caratteristiche principali

• SoC multiprotocollo compatto con processore applicativo Cortex‑M4
• Funzioni di sicurezza integrate per connettività field e cloud
• Supporta Industrial Ethernet, fieldbus e standard IIoT tramite firmware caricabile (LFW)
• Design a basso consumo adatto a fattori di forma ridotti

Protocolli supportati

• CC‑Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Specificazioni tecniche (principali)

• CPU: Cortex‑M4 100 MHz (MPU, FPU) + Hilscher xPIC 32‑bit 100 MHz (2×8 KB TCM)
• Memoria: SRAM (ECC) 576 KB; Flash (ECC) 1024 KB; Mask ROM 96 KB
• Rete: Sottosistema xC 2 canali; IEEE 1588 SysTime; MAC Ethernet 10/100 Mbps (MII); PHY Fast Ethernet dual‑port
• Periferiche: UART, SPI/QSPI, I2C, CAN, controller IO‑Link V1.1, PWM, ADC SAR
• Interfacce host: DPM parallelo 8/16‑bit; SPM seriale 2× SPI/QSPI; MAC (MII)
• Sicurezza: Crypto core (acceleratore SSL/TLS) RSA‑4096, ECC‑512, AES‑256, SHA‑512; Secure Boot; AHB firewall
• Alimentazione e temperatura: 3,3 V; -40 °C a +85 °C
• Package: BGA 144 pin, 10×10 mm, passo 0,8 mm
