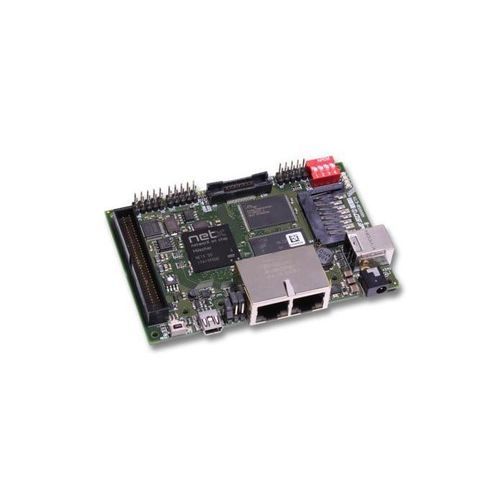

Scheda di valutazione NXHX 50-ETM

Descrizione
Il controller di rete netX con CPU ARM a 32 bit/200 MHz offre elevate prestazioni di calcolo e funzioni periferiche complete per soluzioni single-chip in applicazioni industriali sensibili ai costi. Gli stack di protocollo e l'applicazione condividono le risorse netX e vengono eseguiti su un sistema operativo in tempo reale. Il modo più semplice ed economico per valutare l'intero sistema è la scheda di sviluppo software netX. La scheda fornisce hardware di valutazione universale, un'interfaccia di debug integrata ed è fornita con l'ambiente di sviluppo HiTOP di Hitex. È possibile caricare l'applicazione sulla scheda, eseguirla con gli stack di protocollo e combinarla, ad esempio, con il kernel in tempo reale rcX senza licenza. HiTOP con il compilatore GNU integrato offre un ambiente di sviluppo e debug comodo. Per lo sviluppo hardware viene fornito lo schema elettrico completo (ad eccezione dell'interfaccia di debug). Tramite l'interfaccia JTAG della scheda è possibile collegare un debugger JTAG esterno e sviluppare o testare con la stessa interfaccia utente e funzionalità presenti sulla scheda di sviluppo.

Highlights

• Sistema di sviluppo con funzioni periferiche estese
• Interfaccia di debug integrata
• Una scheda di valutazione per più reti industriali
• Conveniente e facile da usare

Protocolli supportati

• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Tabella prodotto
Nome prodotto | Codice prodotto | Breve descrizione
NXHX 50-ETM | 7733.200 | Scheda di sviluppo

Caratteristiche / specificazioni tecniche

• CPU: ARM 32 bit, 200 MHz
• Esecuzione: sistema operativo in tempo reale (condivisione risorse netX tra stack di protocollo e applicazione)
• Interfaccia di debug integrata sulla scheda; connettività JTAG per debugger esterni
• Fornita con l'ambiente di sviluppo HiTOP che include il compilatore GNU integrato
• Compatibile con il kernel in tempo reale rcX senza licenza
• Schema elettrico completo fornito eccetto l'interfaccia di debug (base per sviluppo hardware)
• Hardware di valutazione universale con ampie funzioni periferiche
• Supporta un'ampia gamma di protocolli di comunicazione industriale (vedi Protocolli supportati)
• Codice prodotto: 7733.200
