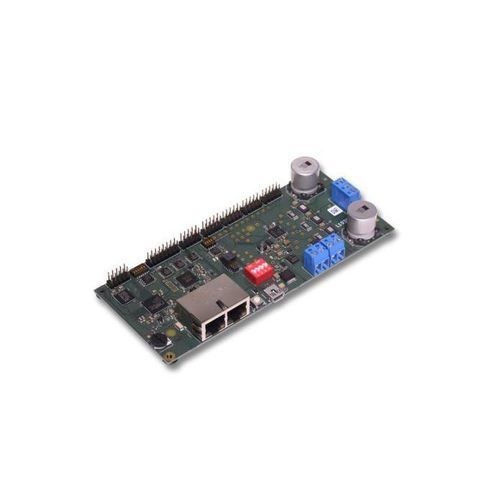

Scheda di valutazione per driver NXHX 90-MC

per encoder

Panoramica del prodotto
Hilscher NXHX 90-MC è una scheda di valutazione e sviluppo per applicazioni di controllo del movimento e interfacce di rete. Integra il processore netX 90 e funge da design di riferimento per valutare protocolli di comunicazione e l'integrazione del driver motore. La scheda è pensata per sviluppo, prototipazione e valutazione del firmware in ambienti di automazione industriale.

Caratteristiche principali

• Processore: netX 90
• Memoria: 4 MByte SQI Flash (onboard)
• Alimentazione: 12 V – 43 V
• Connettività: 2 × RJ45; interfaccia host esterna (Dual-Port-Memory)
• USB: Mini-B (FTDI) per debug, UART e download del firmware
• LED e comandi: SYS, PWR, COM0/COM1, LED utente, ACT, LINK; tasto reset e interruttori di configurazione
• Dimensioni: 155 mm × 65 mm × 22,2 mm; Temperatura operativa: 0–55 °C

Firmware e software
Il firmware standard si adatta alla Flash integrata e fornisce lo stack di comunicazione e un server web integrato per gli aggiornamenti. Con una memoria esterna opzionale è disponibile un firmware esteso che aggiunge connettività IoT, supporto (D)TLS e un server web dinamico. Gli stack di comunicazione sono forniti come firmware caricabile (LFW) per protocolli quali PROFINET IO-Device, EtherCAT Slave e EtherNet/IP Adapter.

Strumenti di sviluppo ed esempi
La scheda è supportata da netX Studio CDT (IDE basato su Eclipse) per configurazione, sviluppo e debug. I progetti di esempio forniti e gli esempi cifX-API mostrano come collegarsi a un controller tramite rete e includono sorgenti di riferimento per il controllo motore (es. controllo orientato al campo per PMSM con sensori Hall e encoder opzionali).

Applicazioni e ordine
NXHX 90-MC è adatto come scheda di valutazione, design di riferimento per interfacce di rete e per lo sviluppo di applicazioni di controllo motore. Numero articolo: 7833.100.
