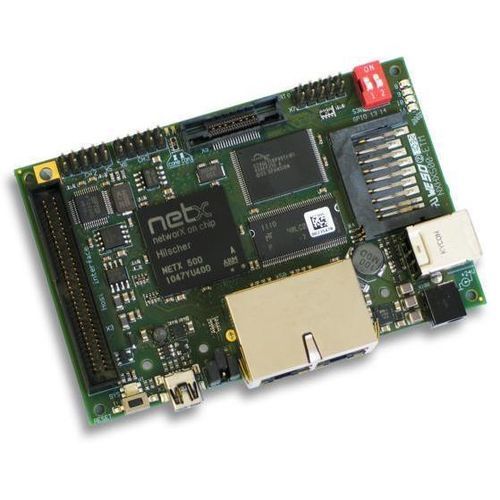

Scheda di valutazione NXHX 500-ETM

Panoramica
La NXHX 500-ETM è una scheda di sviluppo software progettata per valutare soluzioni su singolo chip basate su netX. Integra una CPU ARM a 32 bit/200 MHz e periferiche complete, consentendo l'esecuzione concorrente dei protocolli di rete e del codice applicativo in un sistema operativo in tempo reale.

Dettagli della scheda di sviluppo
La scheda fornisce una piattaforma hardware universale con interfaccia di debug integrata ed è fornita con l'ambiente di sviluppo HiTOP (incluso il compilatore GNU integrato). È possibile caricare ed eseguire l'applicazione con gli stack di protocollo forniti e combinarla con il kernel in tempo reale rcX senza licenza per test e valutazioni. Lo schema elettrico completo è fornito come base per lo sviluppo hardware, ad eccezione dell'interfaccia di debug. Un breakout JTAG consente il collegamento di sonde di debug esterne (es. Hitex Tantino) per riprodurre la stessa interfaccia utente e funzionalità.

Punti salienti

• Piattaforma di sviluppo universale per reti di controller e dispositivi netX
• Interfaccia di debug integrata e accesso JTAG per debugger esterni
• Fornita con HiTOP e toolchain GNU
• Piattaforma di valutazione economica per l'integrazione degli stack di protocollo e il test delle applicazioni

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Tabella ordine
Nome prodotto | Codice articolo | Breve descrizione
NXHX 500-ETM | 7713.200 | Scheda di sviluppo

Specifiche tecniche

• Processore: netX 32 bit / 200 MHz ARM
• Sistema real-time: risorse netX condivise tra protocolli di rete e applicazione
• Interfaccia di debug integrata sulla scheda con breakout JTAG per debugger esterni
• Ambiente di sviluppo: HiTOP con compilatore GNU integrato
• Compatibile con rcX Real-Time Kernel (senza licenza) per combinare gli stack di protocollo
• Hardware universale progettato per valutare l'intera funzionalità del sistema
• Schema del circuito completo fornito come base per lo sviluppo hardware (interfaccia di debug esclusa)
• Codice prodotto: 7713.200
• Stato: Attivo / maturo
