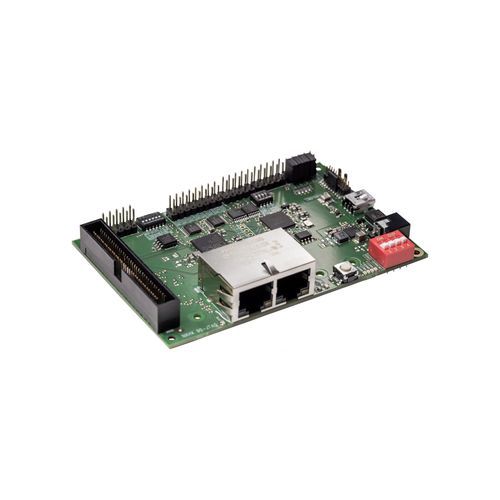

Scheda di valutazione NXHX 90-JTAG

Tipo di prodotto
Scheda di sviluppo per il controller di rete netX 90 (Hilscher NXHX 90-JTAG). Numero parte: 7833.000.

Punti chiave

• Sistema di sviluppo con ampie funzioni periferiche
• Interfaccia di debug JTAG integrata
• Scheda di valutazione universale per più reti industriali
• Fornita con l'ambiente di sviluppo netX Studio basato su Eclipse

Panoramica
La NXHX 90-JTAG è una scheda di sviluppo costruita attorno al controller di comunicazione netX 90 con core ARM a 32 bit. Consente l'esecuzione congiunta degli stack di protocollo di rete e del software applicativo su un sistema operativo in tempo reale (RTOS). La scheda offre hardware universale per valutare stack hardware e software in applicazioni industriali sensibili al prezzo.

La scheda include un'interfaccia di debug integrata (JTAG) ed è fornita con netX Studio, un set di strumenti Eclipse che comprende la toolchain GCC, script di build WAF basati su python, un flasher e il supporto OpenOCD. Gli sviluppatori possono caricare ed eseguire applicazioni con gli stack di protocollo Hilscher e combinarli con il pacchetto di supporto Linux senza licenza per valutazioni avanzate.

Protocolli supportati

• CC-Link IE Field Basic Slave
• OPC UA Server
• MQTT Client
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informazioni d'ordine
Nome prodotto | Numero parte | Breve descrizione
NXHX 90-JTAG | 7833.000 | Scheda di sviluppo

Documentazione (selezione)

• Open documentation overview (English)
• NXHX and NSHIELD (Datasheet) — EN
• netX 90 (Datasheet) — EN
• NXHX und NSHIELD (Datenblatt) — DE
• netX 90 (Datenblatt) — DE

Specifiche tecniche

• Processore: controller di comunicazione netX con core ARM a 32 bit
• Sistema operativo in tempo reale per protocolli di rete e applicazione
• Interfaccia di debug integrata (JTAG)
• Fornita con netX Studio basato su Eclipse (GCC, script WAF, flasher, OpenOCD)
• Supporta integrazione del board support package Linux senza licenza
• Hardware di valutazione universale per test di piattaforma
• Schema elettrico di riferimento disponibile per sviluppo hardware
• Espandibile tramite moduli plug-on per riprodurre casi d'uso
• Numero parte: 7833.000
• Stato del prodotto: Attivo
