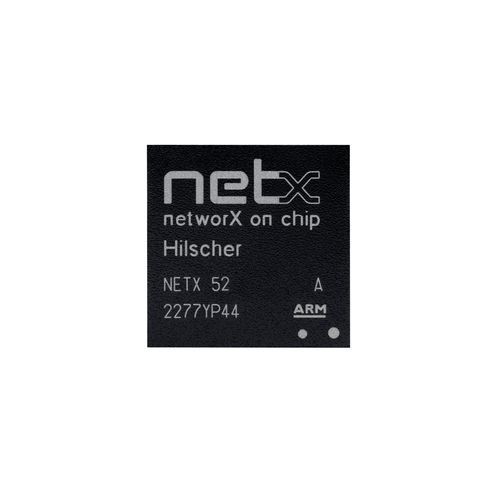

Controllore di rete multiprotocollo netX 52

compattoserver OPC UA2 porte

Panoramica
Il netX 52 è un controller di rete compatto e ottimizzato nei costi, progettato per applicazioni slave Real-Time Ethernet e fieldbus. Basato sull'architettura netX 50 evoluta, offre maggiore memoria interna e unità funzionali aggiuntive, utilizzando lo stesso silicio del netX 51 ma senza bus di memoria esterno.

Descrizione funzionale
Con oltre 670 KByte di memoria interna (espandibile con un piccolo QSPI Flash), il netX 52 consente soluzioni molto compatte e prestazioni superiori rispetto al netX 50. Una seconda CPU RISC (xPIC) opera in parallelo con il core ARM per gestire I/O critiche in tempo reale, riducendo il carico software sull'ARM. Sono disponibili due canali di comunicazione per Real-Time Ethernet con PHY o fieldbus e una terza interfaccia Ethernet (MII) per diagnostica/configurazione PC o collegamento a una CPU host; il netX può comportarsi come PHY su questa interfaccia. È disponibile opzionalmente un controller CAN per integrazione con reti CAN.

Punti chiave

• Controller di rete compatto per progetti slave fieldbus e Real-Time Ethernet
• Due canali di comunicazione Real-Time Ethernet con opzioni PHY o fieldbus
• Supporto esteso di protocolli, inclusi PROFINET V2.3 (Dynamic Frame Packing) e IO-Link V1.1
• Seconda CPU RISC per compiti I/O critici
• Interfaccia host SPI veloce con funzionalità di lettura/scrittura

Protocolli supportati

• CC-Link IE Field Basic Slave
• OPC UA Server
• SmartWire-DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO-Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informazioni d'ordine
Nome prodotto | Numero di parte | Breve descrizione
NETX 52 | 2232.001 | Controller di rete per slave fieldbus e slave Real-Time Ethernet

Specifiche tecniche

• Architettura: derivata dall'architettura di comunicazione netX 50; hardware compatibile con netX 50 e netX 51
• Silicio: stesso silicio del netX 51; nessun bus di memoria esterno per un alloggiamento più piccolo e ottimizzato nei costi
• Memoria interna: >670 KByte (con piccolo QSPI Flash per soluzioni compatte)
• Prestazioni: memoria interna e architettura che consentono prestazioni superiori rispetto al netX 50
• CPU: core ARM più CPU RISC secondaria (xPIC) per compiti critici
• Interfacce: due canali Real-Time Ethernet con PHY o fieldbus; terza interfaccia Ethernet (MII) per diagnostica/connessione host
• Interfaccia host: SPI veloce con funzioni di lettura/scrittura
• Supporto protocolli: PROFINET V2.3 (Dynamic Frame Packing), IO-Link V1.1 e molti altri protocolli
• PHY: PHY moderni per latenza ridotta e diagnostica estesa
• Applicazioni tipiche: gateway IO-Link Master, slave modulari/compatti, controller Real-Time Ethernet per CPU ad alte prestazioni
• Numero di parte: 2232.001
