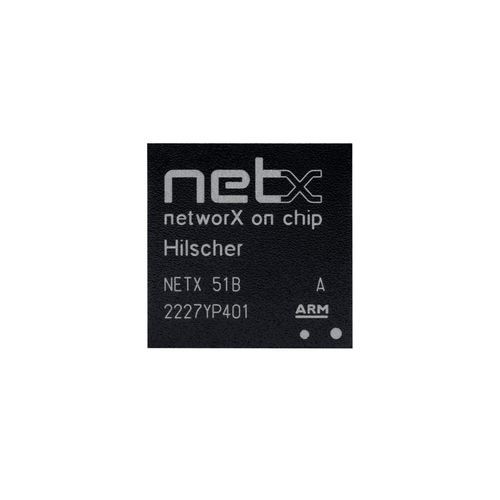

Controllore di rete multifunzione netX 51

multiprotocollocompattoserver OPC UA

Panoramica del prodotto
Il netX 51 è un controller di rete per slave fieldbus e slave Real‑Time Ethernet con controller di memoria integrato. Fornisce due canali di comunicazione Ethernet real‑time (PHY o fieldbus), un'interfaccia host SPI veloce e una seconda CPU RISC (xPIC) per l'elaborazione di I/O critici in tempo. Supporta funzionalità di comunicazione avanzate come PROFINET V2.3 Dynamic Frame Packing e IO‑Link V1.1.

Caratteristiche principali

• Controller di rete high‑end flessibile con interfaccia host o soluzione stand‑alone per I/O digitali
• Due canali di comunicazione per Ethernet in tempo reale con PHY o fieldbus
• Supporto per funzioni di comunicazione avanzate (es. PROFINET V2.3 - Dynamic Frame Packing; IO‑Link V1.1)
• Seconda CPU RISC (xPIC) per attività I/O critiche che riduce il carico sulla ARM
• Interfaccia host SPI veloce con funzione di lettura/scrittura

Descrizione dettagliata
La famiglia netX 51/52 si basa sull'architettura di comunicazione netX 50 evoluta, offrendo maggiore memoria interna e unità funzionali aggiuntive. L'hardware è compatibile con netX 50. Il netX 52 utilizza lo stesso silicio ma senza bus di memoria esterno, ottenendo un package più piccolo e ottimizzato nei costi per slave modulari o compatti o come controller Real‑Time Ethernet per CPU ad alte prestazioni. I nuovi PHY Renesas migliorano i tempi di attraversamento e le capacità diagnostiche.

Con un piccolo QSPI Flash, la memoria interna di oltre 670 KByte consente soluzioni molto compatte e raddoppia le prestazioni rispetto al netX 50. Per l'elaborazione di I/O veloci, una seconda CPU RISC (xPIC) lavora in parallelo con la ARM per ridurre il carico software sulla ARM nei cicli bus brevi. Applicazioni tipiche: gateway IO‑Link Master in cui lo xPIC gestisce il trasferimento dati IO‑Link mentre la ARM gestisce il protocollo verso il master. È presente una terza interfaccia Ethernet per la connessione PC per diagnostica/configurazione o per connettere una CPU host (MII, netX può comportarsi come PHY). È disponibile un controller CAN dedicato opzionale per l'integrazione di CAN legacy.

Protocolli supportati

• CC‑Link IE Field Basic Slave
• OPC UA Server
• SmartWire‑DT Master
• MQTT Client
• Sercos Slave
• PROFINET IO‑Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• IO‑Link Master
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC‑Link Slave
• CANopen Slave

Informazioni d'ordine
NETX 51 | 2231.001 | Controller di rete per slave fieldbus e slave Real‑Time Ethernet con controller di memoria

Download (disponibili)

• Datasheet netX 51 (English)
• Datasheet netX 51 (Deutsch)
• Brochure netX (English)
• Brochure netX (Deutsch)

Specifiche tecniche

• Architettura: architettura netX 50 evoluta; hardware compatibile con netX 50
• Memoria interna: >670 KByte (con piccolo QSPI Flash per soluzioni compatte)
• Seconda CPU RISC (xPIC) per elaborazione I/O critici in tempo, opera in parallelo con ARM
• Tre interfacce Ethernet: due canali principali Real‑Time Ethernet + terza interfaccia per PC/diagnostica o CPU host (MII, netX può agire come PHY)
• Due canali di comunicazione per Ethernet in tempo reale o fieldbus
• Interfaccia host SPI veloce con capacità di lettura/scrittura
• Supporto per funzionalità di comunicazione estese (es. PROFINET V2.3 Dynamic Frame Packing; IO‑Link V1.1)
• PHY Renesas per migliori prestazioni e diagnostica
• Variante netX 52: stesso silicio senza bus di memoria esterno per package più piccolo e ottimizzazione dei costi
• Controller CAN dedicato opzionale per integrazione CAN legacy
• Applicazioni tipiche: gateway IO‑Link Master, slave modulari/compatti, controller Real‑Time Ethernet
