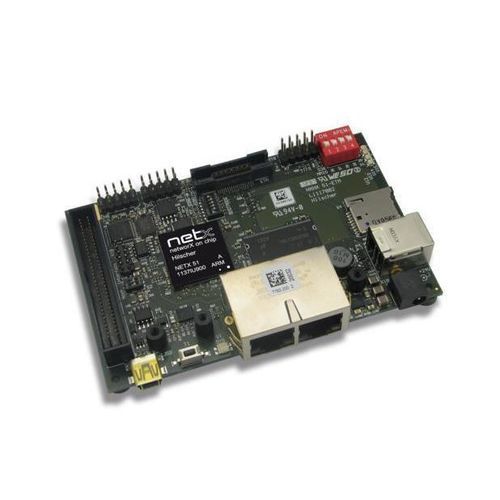

Scheda di valutazione NXHX 51-ETM

Tipo di prodotto
Scheda di sviluppo per valutazione e integrazione hardware/software basata su netX (codice 7763.200).

Panoramica
Il controller di rete netX con core ARM a 32 bit offre elevate prestazioni di calcolo e funzioni periferiche complete per soluzioni single-chip in applicazioni sensibili al costo. Le stack di protocollo di rete e l'applicazione condividono le risorse netX e vengono eseguite in un sistema operativo real-time.

Sviluppo e valutazione
La scheda di sviluppo software netX è l'opzione più semplice ed economica per valutare l'intero sistema. La scheda include hardware universale, un'interfaccia di debug integrata ed è fornita con l'ambiente di sviluppo HiTOP di Hitex. È possibile caricare ed eseguire l'applicazione sulla scheda, utilizzare gli stack di protocollo Hilscher e combinarli, ad esempio, con il kernel real-time rcX senza licenza. HiTOP include un compilatore GNU integrato e fornisce un ambiente completo di sviluppo e debug. Lo schema elettrico completo (esclusa l'interfaccia di debug) è fornito come base per lo sviluppo hardware. L'interfaccia JTAG della scheda consente il collegamento di debugger esterni (es. Hitex Tantino) per sviluppare e testare con la stessa interfaccia utente e funzionalità.

Punti di forza

• Sistema di valutazione/sviluppo con ampie funzioni periferiche
• Interfaccia di debug integrata a bordo
• Un'unica scheda di valutazione per più reti industriali
• Piattaforma di valutazione completa ed economicamente efficiente

Protocolli supportati

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informazioni d'ordine (estratto)
Nome prodotto | Numero di parte | Breve descrizione
NXHX 51-ETM | 7763.200 | Scheda di sviluppo

Caratteristiche / specifiche tecniche

• Controller: netX con core ARM a 32 bit
• RTOS: ambiente netX RTOS per esecuzione concorrente di protocolli e applicazione
• Periferiche: funzioni periferiche estese per soluzioni single-chip
• Debug: interfaccia di debug integrata a bordo; interfaccia JTAG per debugger esterni
• Ambiente di sviluppo: fornito con HiTOP (include compilatore GNU integrato)
• Compatibilità kernel real-time: compatibile con rcX senza licenza
• Documentazione: schema elettrico completo fornito per lo sviluppo hardware (esclusa interfaccia di debug)
• Numero di parte: 7763.200
• Stato di vita prodotto: Active / Mature
• Uso principale: piattaforma di valutazione hardware e software per comunicazione multiprotocolli basata su netX
• Ruoli di rete supportati: supporta master/slave/adapter in diversi protocolli industriali (vedere l'elenco dei protocolli)
