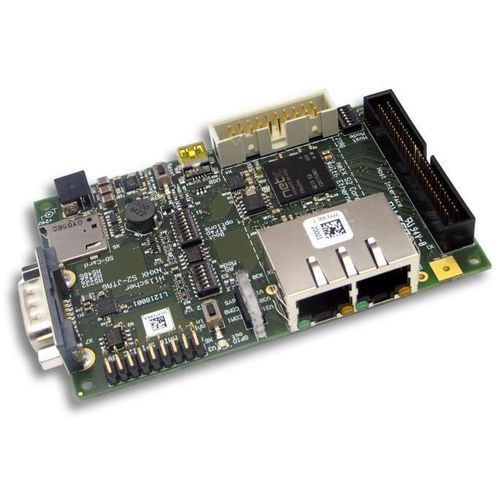

Scheda di valutazione NXHX 52-JTAG

Descrizione
Il controller di rete netX con core ARM a 32 bit fornisce le risorse di elaborazione e le interfacce periferiche necessarie per soluzioni a singolo chip in applicazioni industriali sensibili al costo. I protocolli di rete e l'applicazione condividono le risorse netX ed eseguono in un sistema operativo real-time.

Sviluppo e debug
La modalità più economica e pratica per valutare l'intero sistema è la scheda di sviluppo software netX. La scheda include hardware universale, interfaccia di debug integrata e viene fornita con l'ambiente di sviluppo HiTOP di Hitex. È possibile caricare l'applicazione sulla scheda, eseguirla con gli stack di protocollo disponibili e combinarla con il kernel real-time rcX senza licenza per le prove.
HiTOP integra un compilatore GNU e offre un ambiente completo di sviluppo e debug; lo sviluppo del codice non ha limitazioni, mentre i test hardware richiedono la scheda di sviluppo. Viene fornito lo schema elettrico completo (ad eccezione dell'interfaccia di debug) come base per lo sviluppo hardware personalizzato. L'interfaccia JTAG della scheda consente di collegare strumenti di debug esterni (es. Tantino di Hitex) per sviluppare e testare con la stessa interfaccia utente e funzionalità della scheda di valutazione.

Punti salienti

• Sistema di sviluppo con funzioni periferiche estese
• Interfaccia di debug integrata
• Una scheda di valutazione per tutte le reti supportate
• Conveniente e facile da usare

Protocolli supportati

• CC-Link IE Field Basic Slave
• SmartWire-DT Master
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Tabella prodotto
Nome prodotto | Codice prodotto | Breve descrizione
NXHX 52-JTAG | 7773.300 | Scheda di sviluppo

Caratteristiche / specifiche tecniche

• Modello: NXHX 52-JTAG
• Controller: netX con core ARM a 32 bit
• Operatività real-time: protocolli e applicazione condividono risorse netX in un sistema operativo real-time
• Ambiente di sviluppo: HiTOP con compilatore GNU integrato (incluso)
• Compatibilità kernel real-time: compatibile con rcX Real-Time Kernel senza licenza
• Hardware: scheda di valutazione/sviluppo universale con funzioni periferiche estese
• Debug: interfaccia di debug integrata e connettività JTAG per debugger esterni (es. Tantino di Hitex)
• Documentazione: schema elettrico completo fornito (esclusa l'interfaccia di debug)
• Destinazione: scheda di sviluppo per valutazione e sviluppo di applicazioni multi-protocollo
• Codice prodotto: 7773.300
• Ciclo di vita prodotto: Active mature
