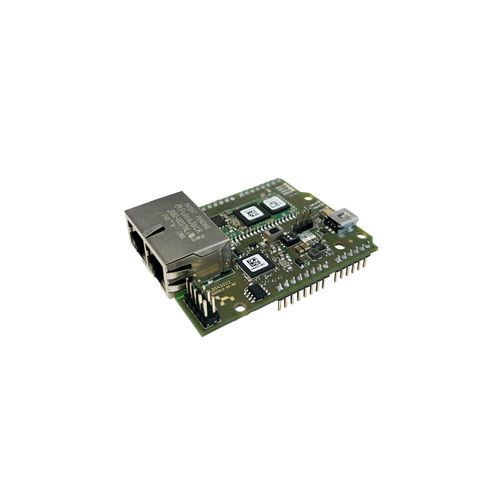

Scheda di valutazione NSHIELD 90-RE

Panoramica
NSHIELD 90-RE è una scheda di valutazione basata su SoC netX 90 (successore del NSHIELD 52-RE) progettata per lo sviluppo e la valutazione della comunicazione Real-Time Ethernet multiprotocollo. Implementata come coprocesso di comunicazione per microcontrollori STM32, è compatibile con le schede di sviluppo STM32 Nucleo-64 e Nucleo-144 tramite connettori host compatibili con Arduino Uno.

Punti salienti

• Un'unica piattaforma hardware per i sistemi industriali Real-Time Ethernet
• Firmware dello stack di protocollo netX 90 disponibile per download gratuito a scopo di valutazione
• Supporta STM-NUCLEO-64 e STM-NUCLEO-144
• Guida rapida per una configurazione semplice di hardware e software

Funzionalità
Consente ad applicazioni basate su microcontrollore di connettersi a numerose reti industriali Real-Time Ethernet mentre lo stack di protocollo viene eseguito in modo indipendente sul SoC netX 90, riducendo l'uso di CPU e memoria dell'host. netX 90 funge da coprocesso di comunicazione con supporto multiprotocollo e comunicazioni cicliche a bassa latenza.

Protocolli supportati

• CC-Link IE Field Basic (Slave)
• Sercos (Slave)
• PROFINET IO-Device
• EtherNet/IP (Adapter)
• EtherCAT (Slave)
• DeviceNet (Slave)
• CANopen (Slave)
• Open Modbus/TCP
• POWERLINK (Controlled Node)
• PROFIBUS DP (Slave)

Caratteristiche / specifiche tecniche

• Nome prodotto: NSHIELD 90-RE
• Numero parte: 7836.000
• Funzione: scheda di espansione / valutazione Real-Time Ethernet per dispositivi host STM32 Nucleo
• Controller di comunicazione: netX 90
• RAM: 8 MByte SDRAM
• Flash: 8 MByte memoria Flash seriale
• Interfaccia host: interfaccia memoria seriale dual-port via SPI
• Sistemi host: schede di sviluppo STM32 Nucleo-64 e Nucleo-144
• Connettori: pin header compatibili ARDUINO® Uno V3 (1 x 6 pin, 2 x 8 pin, 1 x 10 pin)
• Velocità Ethernet: 100 MBit/s (supporta anche 10 MBit/s)
• Tipo Ethernet: 100BASE-TX, 10BASE-T
• Isolamento galvanico Ethernet: isolato; tensione di isolamento: 1000 VDC
• Connettore Ethernet: 2 × RJ45 con switch Real-Time Ethernet per topologie a linea e ad anello
• Assemblaggio fieldbus: NXHX-DP, NXHX-CO, NXHX-DN (connettore per moduli adattatori NXHX)
• Interfaccia diagnostica: download firmware USB-to-UART tramite Mini-B USB a bordo (porta COM virtuale); debug USB-to-JTAG
• Punto di accesso test / sviluppo: adattatori a ago JTAG TAP
• Elementi di visualizzazione (LED): SYS (stato sistema giallo/verde); COM0/COM1 (stato comunicazione rosso/verde); ACT0/ACT1 (attività Ethernet giallo); LINK0/LINK1 (link Ethernet verde); MMIO0..MMIO7 LED configurabili dall'utente (connettività MMIO tramite connettore host X6)
• Alimentazione: 5 V DC; consumo: 300 mA a 5 V (tipico); alimentazione tramite Mini-B USB o connettore interfaccia host Arduino X5
• Temperatura di esercizio (condizioni di laboratorio): 0 °C … +30 °C
• Dimensioni (L × P × A): 70,2 mm × 53,4 mm × 23,6 mm
• Montaggio / installazione: modulo plug-on, montaggio tramite pin Arduino
• Elementi operativi: pulsante di reset; selezione modalità di avvio; selezione alimentazione
• Configurazione / sviluppo: applicazione con API, Communication Studio
