Controllore di rete multifunzione netX 100

multiprotocolloasservitoLinux

Panoramica prodotto

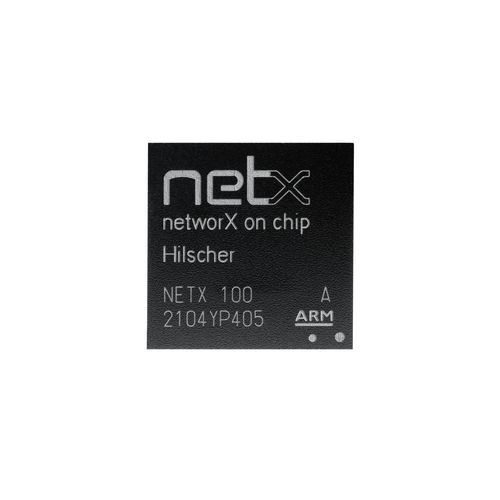

Il NETX 100 di Hilscher è un controller di rete altamente integrato, progettato per applicazioni industriali con elevati requisiti di comunicazione e throughput. Integra una CPU ARM 926EJ-S a 32 bit (200 MHz) con MMU, cache, DSP e estensioni Java, oltre a 144 KByte di RAM interna e 32 KByte di ROM (boot loader). È previsto il supporto di memoria esterna (SDRAM, SRAM, FLASH) per Windows CE e Linux. Il collegamento all'host avviene tramite interfaccia Dual-Port Memory, configurabile come bus di espansione a 16 bit per applicazioni stand-alone.

Punti salienti

• Controller di rete high-end flessibile o soluzione single-chip altamente integrata per applicazione e comunicazione
• Tre canali di comunicazione configurabili come interfacce Real-Time Ethernet o interfacce fieldbus
• CPU 32-bit / 200 MHz ARM 926 (~200 MIPs) per standard controller e device
• Switch dati centrale con cinque percorsi dati per trasferimenti paralleli
• Memoria dual-port per canale e ADC integrato on-chip
• Interfacce: Dual-Port Memory (host), UART, USB, SPI, I²C

Architettura dei protocolli e controller di comunicazione
Ciascuno dei tre canali di comunicazione include un controller dedicato con ALU e unità logiche speciali che implementano le funzionalità dei protocolli tramite microcodice. Due canali dispongono di PHY Ethernet integrato. Lo xMAC (Medium Access Controller) gestisce l'accesso al bus e la codifica/decodifica a livello di byte, mentre lo xPEC (Protocol Execution Controller) impacchetta i dati e controlla il traffico dei telegrammi. Lo scambio dati con la memoria ARM avviene via DMA blocco per blocco; in alternativa i canali possono usare una dual-port memory per informazioni di stato o dati di processo locali. Le ALU di comunicazione permettono l'implementazione e la sincronizzazione indipendente di più protocolli rispetto al tempo di reazione della CPU.

Protocolli supportati

• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• DeviceNet Master
• CANopen Master
• PROFIBUS DP Master
• CC-Link IE Field Basic Slave
• VARAN Client
• Sercos Slave
• PROFINET IO-Device
• PROFIBUS DP Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave
• DeviceNet Slave
• CC-Link Slave
• CANopen Slave

Informazioni per l'ordine
Product name | Part number | Brief description
NETX 100 | 2220.000 | Controller di rete per bus di campo e Ethernet in tempo reale (Master e Slave)

Caratteristiche / specifiche tecniche

• CPU: ARM 926EJ-S 32-bit, 200 MHz (circa 200 MIPs)
• Memoria interna: 144 KByte RAM, 32 KByte ROM (boot loader)
• Supporto memoria esterna: SDRAM, SRAM, FLASH (per Windows CE / Linux)
• Architettura dati: switch centrale con cinque percorsi per trasferimenti paralleli
• Canali di comunicazione: 3 canali configurabili, due con PHY Ethernet integrato
• Controller di comunicazione: ALU dedicate e unità logiche programmate via microcodice
• xMAC e xPEC per gestione accesso e esecuzione protocolli
• Scambio dati DMA blocco per blocco con memoria ARM
• Dual-port memory per canale per stato o dati di processo locali
• ADC on-chip
• Interfacce: Dual-Port Memory (host), UART, USB, SPI, I²C
