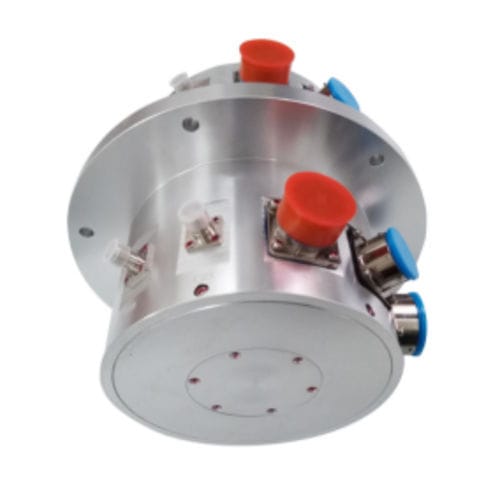

Collettore rotante per il settore aeronautico DHS160-41-2S

per apparecchiatura medicadi videosorveglianza HDper antenna radar

Descrizione breve
Il giunto rotante RF ad alta frequenza (anello collettore RF) è progettato per sistemi a rotazione continua per trasmettere segnali ad alta frequenza e ad alta velocità dalla parte fissa a quella rotante. Supporta segnali analogici e digitali ad alta velocità nella gamma 500 MHz – 50 GHz. L'unità presenta design compatto, prestazioni stabili, efficace schermatura e basse interferenze. Adatto per l'integrazione in varie applicazioni industriali e di comunicazione. Questa serie include anelli collettori HF puri e anelli collettori elettrici ibridi HF.

Caratteristiche

• Gamma di frequenza: 500 MHz – 50 GHz
• Design compatto con schermatura efficace e bassa interferenza elettromagnetica
• Trasmissione simultanea di più segnali (analogici e digitali ad alta velocità)
• Perdita di inserimento molto bassa e fluttuazioni di trasmissione minime
• Struttura durevole e senza manutenzione

Applicazioni

• Antenne radar e sistemi radar
• Apparecchiature per sistemi militari
• Sistemi di videosorveglianza di rete HD
• Sistemi di comunicazione satellitare
• Dispositivi medici di imaging e diagnostica
• Controllo del traffico aereo e sistemi di difesa missilistica

Specifiche tecniche

• Modello: DHS160-41-2S
• Numero di circuiti: 41
• Gamma di frequenza: 500 MHz – 50 GHz
• Temperatura di esercizio: -40°C ~ +65°C
• Corrente nominale: personalizzabile
• Umidità di esercizio: <70%
• Tensione nominale: 0 ~ 240 VAC/VDC
• Grado di protezione: IP54
• Resistenza di isolamento: ≥1000 MΩ @ 500 VDC
• Resistenza dielettrica: 1500 VAC @ 50 Hz, 60 s, 2 mA
• Materiale dell'involucro: Lega di alluminio
• Materiale dei contatti elettrici: Metallo prezioso
• Variazione di resistenza dinamica: ≤10 mΩ
• Specifiche dei fili: Filo flessibile multifibra stagnato isolato in Teflon colorato
• Velocità di rotazione: 0 ~ 600 rpm
• Lunghezza dei fili: 500 mm + 20 mm
