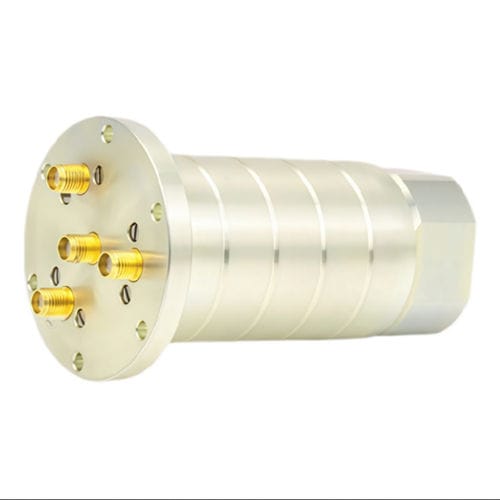

Collettore rotante a bassa coppia HS-04RJ-001

multiviacon connettore RF coassialeSMA

Descrizione breve
Questo giunto rotante RF a 4 canali (modello HS-04RJ-001) garantisce la trasmissione affidabile tra componenti fissi e rotanti tramite connettori SMA femmina (50 Ω). Copre 0–4 GHz, supporta fino a 50 W per canale ed è progettato per lunga vita meccanica e uso industriale/esterno con protezione IP65.

Caratteristiche principali

• 4 canali RF indipendenti: trasmissione simultanea di quattro segnali 0–4 GHz separati.
• Ampia banda di frequenza: copertura 0–4 GHz.
• Elevata capacità di potenza: 50 W potenza massima di ingresso per canale.
• Prestazioni elettriche superiori:
  • Perdita di inserzione: ≤ 1 dB.
  • VSWR: ≤ 1.5.
  • Isolamento tra i canali: 55 dB.
• Interfaccia standard: connettori SMA femmina (50 Ω).
• Progetto meccanico robusto:
  • Velocità massima: 60 RPM.
  • Vita meccanica: 5,000,000 rotazioni.
  • Funzionamento a basso torque.
  • Protezione ingressi: IP65.
• Ampio intervallo ambientale: temperatura di esercizio -40°C a +65°C.

Specifiche di prestazione

• Numero di canali: 4
• Intervallo di frequenza: 0–4 GHz
• Impedenza: 50 Ω
• Tipo di connettore: SMA femmina
• Potenza per canale: 50 W (max)
• Perdita di inserzione: ≤ 1 dB
• VSWR: ≤ 1.5
• Isolamento tra canali: 55 dB
• Velocità massima di rotazione: 60 RPM
• Vita meccanica: 5,000,000 rotazioni
• Grado di protezione: IP65
• Temperatura di funzionamento: -40°C a +65°C

Vantaggi per gli acquirenti professionali

• Minimizza la degradazione del segnale con bassa perdita di inserzione e VSWR controllato, adatto a sistemi RF critici.
• Previene interferenze tramite alto isolamento tra i canali, consentendo segnali indipendenti multipli.
• Garantisce operazioni a lungo termine con 5,000,000 di rotazioni e protezione IP65 per installazioni industriali ed esterne.
• Facilita l'integrazione con connettori SMA femmina standard e ingombro meccanico compatto.
• Funziona in ampi range di temperatura per ambienti esigenti.

Applicazioni tipiche

• Sistemi radar (controllo del traffico aereo, navale, terrestre)
• Antenne per comunicazioni satellitari (SATCOM)
• Apparecchiature di prova e misura RF
• Automazione industriale e macchine rotanti
• Sistemi di telecomunicazioni
• Piattaforme militari e aerospaziali

Specifiche tecniche

• Modello: HS-04RJ-001
• Numero di canali: 4
• Intervallo di frequenza: 0–4 GHz
• Impedenza: 50 Ω
• Tipo di connettore: SMA femmina
• Potenza per canale: 50 W (max)
• Perdita di inserzione: ≤ 1 dB
• VSWR: ≤ 1.5
• Isolamento tra canali: 55 dB
• Velocità massima di rotazione: 60 RPM
• Vita meccanica: 5,000,000 rotazioni
• Grado di protezione: IP65
• Temperatura di esercizio: -40°C a +65°C
