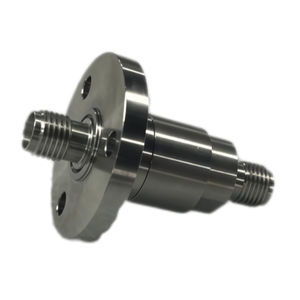

Collettore rotante per antenna radar RJ02-571-010

in alluminiomultiviacon connettore RF coassiale

Descrizione breve
Il giunto rotante coassiale a doppio canale RJ02-571-010 è progettato per la trasmissione stabile di segnali RF in sistemi rotanti. Offre bassa perdita di inserzione, VSWR controllato e stabilità di fase nella gamma DC–4,5 GHz e supporta il passaggio di alimentazione DC come specificato, idoneo per antenne rotanti, alimentazioni radar e altri assemblaggi RF rotanti.

Parametri dei canali RF

• Gamma di frequenza: DC ~ 4,5 GHz
• Interfaccia: SMA-F (50Ω) per CH1 e CH2
• Potenza di picco (max): 1 kW per canale
• Potenza media (max): CH1: 100 W (DC–2 GHz) / 60 W (2–4,5 GHz); CH2: 10 W
• VSWR (max): CH1: 1,2; CH2: 1,5
• Variazione VSWR (max): CH1: 0,05; CH2: 0,2
• Perdita di inserzione (max): CH1: 0,25 dB; CH2: 0,30 dB
• Variazione perdita di inserzione (max): CH1: 0,05 dB; CH2: 0,15 dB
• Variazione di fase (max): CH1: 0,5°; CH2: 4°

Capacità di trasporto DC (Max)

• CH1: 0,5 A, 48 V DC @ piena potenza RF media; 2 A, 48 V DC @ 5 W potenza RF media
• CH2: 0,5 A, 48 V DC @ piena potenza RF media; 0,5 A, 48 V DC @ 5 W potenza RF media

Parametri meccanici e ambientali

• Velocità massima di rotazione: 30 RPM
• Vita operativa minima: 5×10^4 rivoluzioni
• Coppia di avviamento max: 0,5 Nm @ temperatura ambiente
• Coppia di rotazione max: 0,5 Nm @ temperatura ambiente
• Materiale della custodia: lega di alluminio
• Peso appross.: 0,13 kg
• Intervallo di temperatura ambiente: -40°C a +70°C
• Umidità relativa max: 95%
• Grado di protezione: IP60

Specifiche tecniche

• Modello: RJ02-571-010
• Tipo: Giunto rotante coassiale a doppio canale
• Frequenza: DC a 4,5 GHz
• Connettori / Interfaccia: SMA-F (50Ω) per entrambi i canali
• Potenza di picco per canale: 1 kW
• Potenza media (esempio): CH1 fino a 100 W (DC–2 GHz)
• Velocità di rotazione: fino a 30 RPM
• Materiale della custodia: lega di alluminio
• Protezione: IP60
• Peso: ~0,13 kg
• Temperatura di esercizio: -40°C a +70°C
