Collettore rotante per il settore aeronautico

medicoper applicazioni industrialiper antenna radar

Panoramica del prodotto

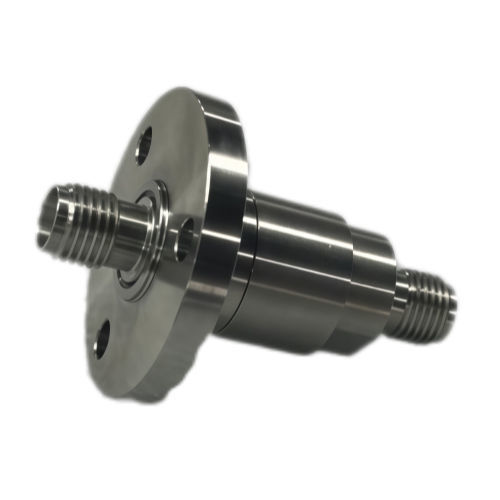

Giunto rotante a canale singolo per il trasferimento affidabile di segnali RF tra parti fisse e rotanti nella banda DC–18 GHz. Progettato per radar, stazioni di terra satellitari, banchi prova a microonde e sistemi di difesa, con struttura in acciaio inossidabile, lunga vita meccanica e possibilità di personalizzazioni non standard per requisiti specifici di interfaccia o ambiente.

Caratteristiche principali

• Intervallo di frequenza: DC a 18 GHz
• Perdita di inserzione: ≤0,3 dB (tipica)
• VSWR: ≤1,25
• Gestione potenza: fino a 100 W @ DC–2 GHz; 50 W @ 2–8 GHz; 25 W @ 8–15 GHz; 20 W @ 15–18 GHz
• Velocità di rotazione: 0–300 giri/min
• Durata: ≥10 milioni di rivoluzioni
• Coppia: ≤0,5 N·m
• Temperatura di esercizio: -40 °C a +80 °C
• Temperatura di stoccaggio: -55 °C a +85 °C
• Tolleranza umidità relativa: fino al 95 %
• Materiale: acciaio inossidabile
• Indice di protezione: IP41
• Norme di prova: GJB150.9A-2009 (umidità), GJB150.16A-2009 (vibrazioni), GJB150.18A-2009 (urti)

Applicazioni

• Sistemi antenna radar rotanti che richiedono trasmissione stabile fino a 18 GHz
• Piattaforme di prova in camere anecoiche per microonde
• Antenne di tracciamento per stazioni di terra satellitari
• Interfacce rotanti per sistemi di guerra elettronica
• Collegamenti di comunicazione militari e aerospaziali
• Apparecchiature di imaging medico con componenti RF rotanti
• Piattaforme industriali rotanti ad alta frequenza

Qualità e affidabilità
Ogni unità è convalidata secondo standard ambientali militari, incluse prove di umidità, vibrazione e urto meccanico conformi alla serie GJB150. La produzione prevede un controllo qualità rigoroso e ispezioni. Sono disponibili personalizzazioni non standard per ambienti gravosi, range di temperatura estesi, indici IP superiori o tipi di connettori specifici.

Perché scegliere questo prodotto

• Configurazione personalizzabile: conteggio canali, frequenza, potenza e interfacce meccaniche
• Test ambientali di livello militare per impiego in condizioni estreme
• Lunga vita utile (≥10 milioni di rivoluzioni) che riduce manutenzione e fermo macchina
• Prestazioni ad alta frequenza stabili fino a 18 GHz con basse perdite e basso VSWR
• Struttura in acciaio inossidabile per resistenza alla corrosione e durabilità in campo

Specifiche tecniche

• Denominazione: giunto rotante a canale singolo
• Intervallo di frequenza: DC a 18 GHz
• Perdita di inserzione: ≤0,3 dB (tipica)
• VSWR: ≤1,25
• Gestione potenza: fino a 100 W @ DC–2 GHz; 50 W @ 2–8 GHz; 25 W @ 8–15 GHz; 20 W @ 15–18 GHz
• Velocità di rotazione: 0–300 giri/min
• Durata: ≥10 milioni di rivoluzioni
• Coppia: ≤0,5 N·m
• Temperatura di esercizio: -40 °C a +80 °C
• Temperatura di stoccaggio: -55 °C a +85 °C
• Tolleranza umidità relativa: fino al 95 %
• Materiale: acciaio inossidabile
• Indice di protezione: IP41
• Norme di prova: GJB150.9A-2009, GJB150.16A-2009, GJB150.18A-2009
