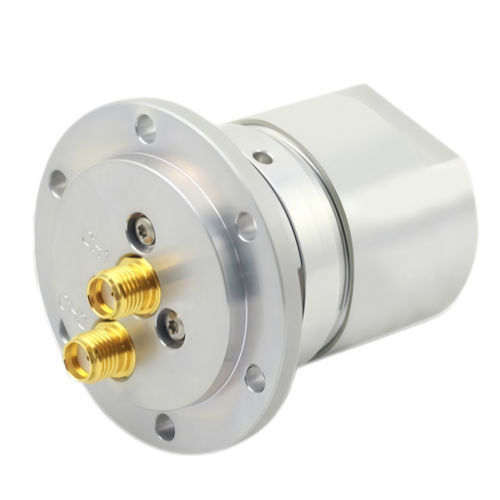

Collettore rotante per rete di telecomunicazione HS-02RJ-004

per il settore aeronauticoindustrialeper strumento di misura

Breve descrizione
Questo giunto rotante RF a 2 canali dispone di interfacce SMA-F (50 Ω) e copre DC–4,5 GHz. Supporta 1 kW di potenza di picco, 50 W di potenza media @1 GHz, bassa perdita di inserzione, isolamento di 60 dB e VSWR ottimizzato. Classe IP51, funzionamento da -40°C a +70°C, 50 RPM max e vita utile di 5,000,000 rivoluzioni per applicazioni industriali gravose.

Panoramica del prodotto
Giunto rotante RF doppio canale ad alte prestazioni
Questo giunto rotante RF a doppio canale è progettato per consentire una trasmissione RF continua e a basse perdite tra elementi fissi e rotanti. I contatti di precisione e i canali isolati riducono la diafonia e mantengono l'integrità del segnale durante rotazioni prolungate, adatto per radar professionali, comunicazioni e sistemi di collaudo.

Caratteristiche principali e vantaggi

• Design a doppio canale: Trasmette due segnali RF indipendenti simultaneamente con 60 dB di isolamento per evitare interferenze incrociate.
• Elevata capacità di potenza: 1 kW di picco e 50 W medi @1 GHz per trasmettitori ad alta potenza e apparecchiature radar.
• Prestazioni elettriche superiori: Perdita di inserzione molto bassa e VSWR ottimizzato per ridurre le riflessioni e preservare la qualità del segnale.
• Costruzione robusta e durevole: Scocca in lega di alluminio con trattamento di ossidazione conduttiva, bassa coppia di esercizio e vita utile di 5,000,000 rivoluzioni.
• Adattabilità ambientale: Intervallo operativo -40°C a +70°C, protezione IP51 e velocità di rotazione fino a 50 RPM per installazioni interne/esterne.

Specifiche tecniche

• Modello: HS-02RJ-004
• Marca: Ingiant
• Numero di canali: 2 (indipendenti, isolati)
• Gamma di frequenza: DC a 4,5 GHz
• Impedenza: 50 Ω
• Tipo di connettore: SMA femmina (SMA-F)
• Potenza di picco: 1 kW
• Potenza media: 50 W @ 1 GHz
• Isolamento canale: 60 dB
• Velocità massima di rotazione: 50 RPM
• Durata prevista: 5,000,000 rivoluzioni
• Temperatura di esercizio: -40°C a +70°C
• Grado di protezione: IP51
• Materiale della scocca: Lega di alluminio con trattamento di ossidazione conduttiva

Applicazioni tipiche

• Sistemi radar: basamenti antenna e scanner per difesa, controllo del traffico aereo e monitoraggio meteorologico.
• Sistemi di comunicazione RF: trasmettitori ad alta potenza, terminali satellitari e reti di comunicazione militari.
• Automazione industriale: tavole rotanti, giunti robotici e dispositivi di prova rotanti.
• Militare e aerospaziale: piattaforme di sorveglianza e installazioni radar aerotrasportate che richiedono alta affidabilità.
• Test e misura: banchi prova RF di precisione che necessitano di trasmissione stabile durante la rotazione.

Come questo prodotto migliora il vostro lavoro
Questo giunto rotante previene la degradazione del segnale e le interferenze nei sistemi rotanti grazie al suo elevato isolamento e bassa perdita, riducendo manutenzione e fermi. La costruzione robusta e la lunga vita utile abbassano il costo totale di esercizio e garantiscono una trasmissione RF affidabile nelle applicazioni industriali e di difesa critiche.
