Collettore rotante per il settore aeronautico HS-1RJ-006

marinoper antenna radarrinforzato

Breve descrizione

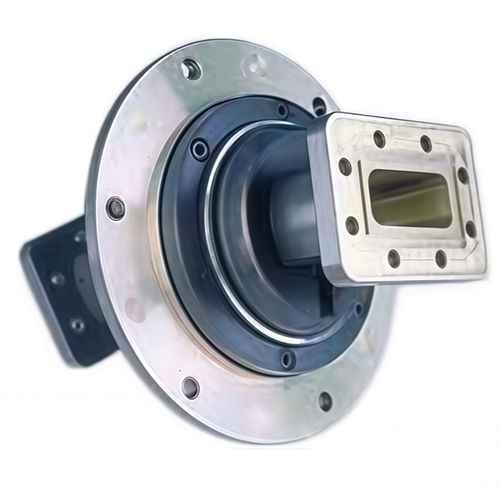

Questo giunto rotante RF monocarrozza per guida d'onda WR187/G opera su 5,4–5,9 GHz ed è progettato per la trasmissione RF ad alta potenza su piattaforme rotanti, tipiche delle applicazioni aerospaziali e radar. Supporta 1,1 MW di potenza di picco e 4 kW media, mantenendo basso VSWR e bassa perdita di inserzione; vita meccanica 6×10⁶ rivoluzioni e protezione IP65.

Modello
HS-1RJ-006

Caratteristiche

• Prestazioni RF di precisione per la banda C 5,4–5,9 GHz: VSWR ≤1,2 e perdita di inserzione ≤0,2 dB per ridurre le riflessioni e preservare l'integrità del segnale.
• Gestione di potenza elevata: 1,1 MW di picco e 4 kW di media per sistemi di trasmissione esigenti.
• Lunga vita meccanica: progettato per 6×10⁶ rivoluzioni con cuscinetti di precisione e costruzione robusta per funzionamento continuo.
• Protezione ambientale: grado IP65 e intervallo di temperatura di esercizio 0 °C a +55 °C.
• Specifiche meccaniche: design monocarrozza WR187/G; velocità massima di rotazione 10 RPM.

Specifiche tecniche (tabella)
Parametro — Specifica
Intervallo di frequenza — 5,4–5,9 GHz
Dimensione guida d'onda — WR187/G
Canali — Monocarrozza
Potenza di picco — 1,1 MW
Potenza media — 4 kW
VSWR — ≤1,2
Perdita di inserzione — ≤0,2 dB
Velocità max di rotazione — 10 RPM
Durata — 6×10⁶ rivoluzioni
Protezione — IP65
Temperatura di esercizio — 0 °C a +55 °C

Applicazioni

• Sistemi radar (aerei, terrestri, marini)
• Stazioni d'antenna per comunicazioni satellitari
• Apparecchiature RF industriali ad alta potenza
• Piattaforme di comunicazione rotanti
• Sistemi RF militari e aerospaziali

Vantaggi principali per l'acquirente

• Riduce perdite e distorsione del segnale nelle connessioni RF rotanti
• Garantisce prestazioni affidabili in scenari di trasmissione ad alta potenza
• Minimizza la manutenzione grazie alla lunga vita utile
• Assicura funzionamento stabile in ambienti gravosi (IP65)
• Agevola l'integrazione nei sistemi con guida d'onda WR187

Specifiche tecniche

• Intervallo di frequenza: 5,4–5,9 GHz
• Dimensione guida d'onda: WR187/G
• Canali: Monocarrozza
• Potenza di picco: 1,1 MW
• Potenza media: 4 kW
• VSWR: ≤1,2
• Perdita di inserzione: ≤0,2 dB
• Velocità max di rotazione: 10 RPM
• Durata: 6×10⁶ rivoluzioni
• Protezione: IP65
• Temperatura di esercizio: 0 °C a +55 °C
