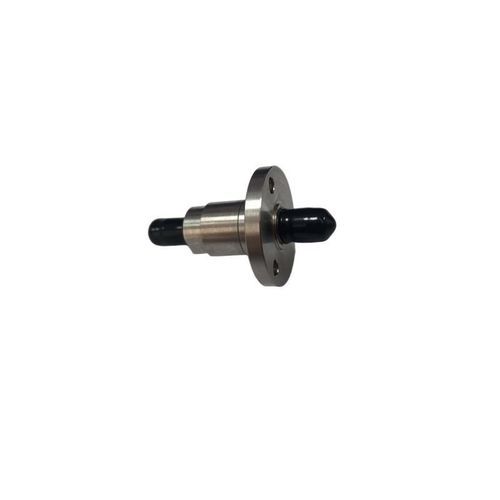

Collettore rotante ad uso industriale HS-01RJ-18G

per strumento di misuraper antenna radarin acciaio inossidabile

Breve descrizione

• Giunto rotante RF a canale singolo (anello collettore)
• Modello: HS-01RJ-18G
• Canale: 1
• Interfaccia: SMA-F (50Ω)
• Gamma di frequenza: DC~18GHz
• Velocità max: 300 RPM
• Materiale: Acciaio inox
• Grado IP: IP41
• Vita operativa: ≥10 milioni di rotazioni

Panoramica del prodotto
Questo giunto rotante RF a canale singolo consente il trasferimento continuo di segnali ad alta frequenza tra strutture fisse e rotanti. Presenta una flangia compatta e un involucro in acciaio inox progettato per sistemi di antenne rotanti e radar.

Caratteristiche principali e vantaggi

• Ampia copertura di frequenza DC–18GHz con impedenza 50Ω.
• Potenza gestita per banda: 100W (DC–2GHz), 50W (2–8GHz), 25W (8–15GHz), 20W (15–18GHz).
• Basse riflessioni e perdite: VSWR ≤1,25 (max), perdita d'inserzione ≤0,3 dB (max).
• Compatto e durevole: diametro flangia 25,40 mm; struttura in acciaio inox; grado IP41.
• Operatività ad alta velocità e lunga durata: fino a 300 RPM e ≥10 milioni di rotazioni.
• Ampio range di temperatura: -40°C a +80°C; conforme a GJB150 per umidità, vibrazioni e urti.
• Interfaccia SMA-F standard per integrazione rapida.

Applicazioni

• Sistemi radar e antenne rotanti
• Comunicazioni satellitari e piattaforme di puntamento
• Banconi di prova microonde e strumenti di misura
• Automazione industriale che richiede trasferimento RF a 360°

Specifiche tecniche
Parametro: Specifica
Canale: 1
Interfaccia: SMA-F (50Ω)
Gamma di frequenza: DC~18GHz
Potenza media: 100W@DC-2GHz, 50W@2-8GHz, 25W@8-15GHz, 20W@15-18GHz
VSWR (Max): 1,25
Perdita d'inserzione (Max): 0,3 dB
Velocità Max: 300 RPM
Coppia: ≤0,5 N·m
Vita operativa: ≥10 milioni di rotazioni
Materiale: Acciaio inox
Grado IP: IP41
Temp. esercizio: -40°C ~ +80°C

Dettagli modello

• Modello: HS-01RJ-18G
• Canali: 1
• Interfaccia: SMA-F, 50Ω
• Gamma di frequenza: DC a 18 GHz
• Classi di potenza: 100W (DC–2GHz); 50W (2–8GHz); 25W (8–15GHz); 20W (15–18GHz)
• VSWR max: 1,25
• Perdita d'inserzione max: 0,3 dB
• Velocità max: 300 RPM
• Coppia: ≤0,5 N·m
• Vita operativa: ≥10 milioni di rotazioni
• Involucro: Acciaio inox
• Protezione: IP41
• Temperatura di funzionamento: -40°C a +80°C
