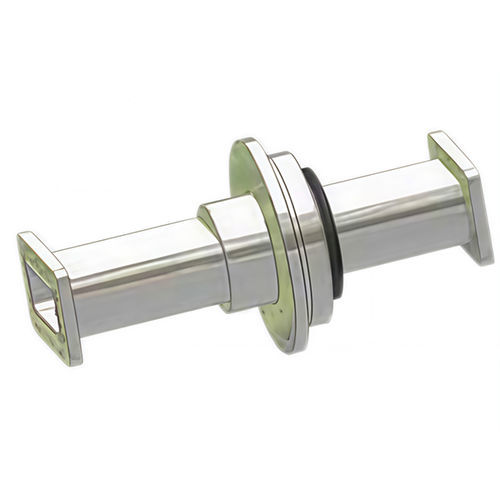

Collettore rotante per rete di telecomunicazione HS-1RJ-005

industrialeper antenna radarin lega

Breve descrizione
Giunto rotante a guida d'onda WR284/G a canale singolo ottimizzato per 2,70–2,90 GHz. Fornisce 1 MW di picco e 1 kW di potenza media, con VSWR ≤1,2 e perdita di inserimento ≤0,2 dB. Velocità massima di rotazione 10 rpm, vita utile stimata 6×10^6 cicli, grado di protezione IP65, temperatura di esercizio 0°C a +55°C. Progettato per radar, comunicazioni satellitari e sistemi RF industriali ad alta potenza.

Caratteristiche principali

• Frequenza e prestazioni di potenza: Opera su 2,70–2,90 GHz (WR284/G). Gestisce 1 MW di picco e 1 kW medio, VSWR ≤1,2 e perdita di inserimento ≤0,2 dB per ridurre al minimo la degradazione del segnale e garantire una consegna efficiente della potenza.
• Durabilità meccanica e vita rotazionale: Progettato per funzionamento continuo fino a 10 rpm con vita utile di 6×10^6 cicli. Costruito in lega ad alta resistenza e resistente alla corrosione con cuscinetti e guarnizioni di precisione per sopportare vibrazioni e rotazioni ripetute.
• Protezione ambientale e intervallo operativo: Grado IP65 (a tenuta di polvere; protetto contro getti d'acqua a bassa pressione). Idoneo per funzionamento tra 0°C e +55°C per installazioni interne/esterne in ambienti gravosi.
• Progettazione e integrazione: Interfaccia a guida d'onda WR284/G lavorata secondo tolleranze industriali per un'integrazione semplice con componenti standard. Schermatura EMI e caratteristiche di montaggio/allineamento chiare semplificano l'installazione.
• Assicurazione qualità e conformità: Testato in fabbrica per VSWR, perdita di inserimento, gestione della potenza, resistenza alla rotazione e resistenza ambientale; conforme alle linee guida IEEE applicabili e sottoposto a rigorosi controlli di qualità.

Tabella prodotto
Configurazione canale : Canale singolo : Semplifica l'integrazione per applicazioni a segnale singolo, riduce complessità e costi
Standard guida d'onda : WR284/G : Compatibile con componenti WR284/G standard, non richiede adattatori personalizzati
Intervallo di frequenza : 2,70–2,90 GHz : Ottimizzato per applicazioni a media/alta frequenza (radar, comunicazioni satellitari)
Potenza di picco : 1 MW : Gestisce applicazioni RF ad alta intensità, adatto a trasmettitori ad alta potenza
Potenza media : 1 kW : Supporta operazioni continue ad alta potenza senza surriscaldamento o perdita di prestazioni
VSWR : ≤1,2 : Minimizza la riflessione del segnale, garantisce adattamento d'impedenza e integrità del segnale
Perdita di inserimento : ≤0,2 dB : Riduce gli sprechi di potenza, massimizza l'efficienza energetica e la qualità del segnale
Velocità rotazione max : 10 rpm : Supporta rotazione continua di antenne e macchinari, garantisce prestazioni fluide
Vita utile : 6×10^6 cicli : Affidabilità a lungo termine, riduce costi di manutenzione e sostituzione
Grado di protezione : IP65 : A prova di polvere e resistente all'acqua, adatto ad ambienti difficili interni/esterni
Temperatura di esercizio : 0°C–+55°C : Adatto a climi diversi, affidabile in molte condizioni di campo e industriali
Materiale meccanico : Lega ad alta resistenza, resistente alla corrosione : Sopporta stress rotazionali e usura ambientale, prolunga la vita utile
Conformità : Standard IEEE : Soddisfa i requisiti industriali globali, garantisce compatibilità con sistemi internazionali

Specifiche tecniche

• Modello: HS-1RJ-005
• Configurazione canale: Canale singolo
• Standard guida d'onda: WR284/G
• Intervallo di frequenza: 2,70–2,90 GHz
• Potenza di picco: 1 MW
• Potenza media: 1 kW
• VSWR: ≤1,2
• Perdita di inserimento: ≤0,2 dB
• Velocità massima di rotazione: 10 rpm
• Vita utile: 6×10^6 cicli
• Grado di protezione: IP65
• Temperatura di esercizio: 0°C a +55°C
• Materiale meccanico: Lega ad alta resistenza, resistente alla corrosione
• Conformità: Standard IEEE
• Applicazioni tipiche: Radar, comunicazioni satellitari, sistemi RF industriali ad alta potenza
