Collettore rotante multivia HS-04RJ-040

a radiofrequenzaRFcon connettore RF coassiale

Panoramica del prodotto

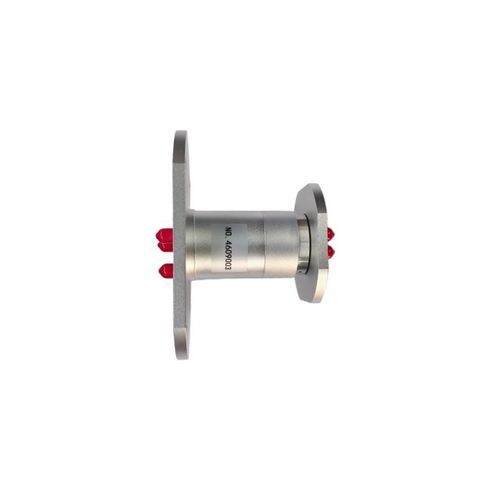

Il giunto rotante RF a 4 canali (slip ring ibrido) è progettato per trasmettere quattro segnali ad alta frequenza indipendenti insieme all'alimentazione elettrica attraverso un'interfaccia rotante, garantendo integrità del segnale e affidabilità meccanica per applicazioni industriali e antenne radar esigenti.

Descrizione breve

• Modello: HS-04RJ-040
• Canali: 4 canali (CH1–CH4)
• Interfaccia: SMA-F (50 Ω)
• Frequenza: DC – 2,5 GHz
• Potenza: 200 W (picco) / 20 W @ 1 GHz (media)
• Elettrico: 2 A / 440 VAC/DC
• Protezione e durata: IP51 / 5 000 000 rivoluzioni
• Velocità: 100 rpm

Caratteristiche principali e vantaggi

• Trasmissione ibrida: Integra 4 canali RF con contatti elettrici (corrente nominale 2 A, 440 VAC/DC max) in un'unità compatta per la trasmissione combinata di RF e potenza.
• Alta gestione della potenza: Supporta fino a 200 W di picco e 20 W di potenza media @ 1 GHz per canale.
• Prestazioni RF superiori: Basso ROS (max 1,3) e bassa perdita di inserzione (max 0,5 dB) per minimizzare riflessioni e distorsioni del segnale.
• Costruzione robusta: Grado di protezione IP51; isolamento tipico ~50 dB e bassa variazione della resistenza di contatto per un'affidabile separazione RF.
• Duraturo e veloce: Progettato per funzionare fino a 100 rpm con una vita utile minima di 5 000 000 di rivoluzioni.
• Adatto ad ambienti severi: Funziona su un ampio intervallo di temperature con elevata tolleranza all'umidità.

Applicazioni
Indicato per radar di controllo del traffico aereo, antenne rotanti, sistemi di comunicazione satellitare, tavole di prova a microonde e sistemi automatizzati che richiedono trasmissione continua a 360° di segnale RF e alimentazione.

Personalizzazione e supporto
Opzioni OEM/ODM disponibili per gamme di frequenza personalizzate, connettori alternativi (es. N-type, TNC, 2.92 mm), dimensioni della flangia e configurazioni ibride per soddisfare i requisiti del sistema.

Caratteristiche / specifiche tecniche

• Modello: HS-04RJ-040
• Canali: 4 (CH1–CH4)
• Interfaccia RF: SMA-F, 50 Ω
• Intervallo di frequenze: DC – 2,5 GHz
• Potenza di picco: 200 W per canale (picco)
• Potenza media: 20 W per canale @ 1 GHz
• Contatti elettrici: Corrente nominale 2 A
• Tensione massima di esercizio: 440 VAC/DC
• ROS: Max 1,3
• Perdita di inserzione: Max 0,5 dB
• Isolamento: ~50 dB
• Variazione resistenza di contatto: Max ~10 mΩ
• Grado di protezione: IP51
• Velocità di rotazione: Fino a 100 RPM
• Durata di servizio: Minimo 5 000 000 di rivoluzioni
• Temperatura di esercizio: -30 °C a +80 °C
• Umidità: Fino all'85% UR
