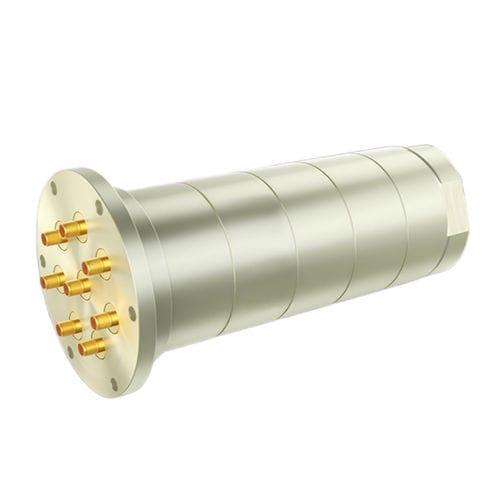

Collettore rotante per il settore aeronautico HS-8RJ-001

per applicazioni industrialiper tavola rotanteper antenna radar

Panoramica
Il HS-8RJ-001 è un anello collettore RF ad alte prestazioni a 8 canali con connettori SMA-F, progettato per il trasferimento affidabile di segnali ad alta frequenza in sistemi rotanti. Offre bassa perdita di inserzione, VSWR controllato e elevata isolamento tra i canali per mantenere l'integrità RF in applicazioni aeronautiche e radar. Potenza nominale 10 W, protezione IP65 e vita meccanica di 5 milioni di giri.

Principali caratteristiche

• Otto canali RF con interfacce SMA-F (50 Ω)
• Supporto frequenze: canali 1–3 fino a 0–8 GHz, canali 4–8 fino a 0–6 GHz
• Bassa perdita di inserzione e VSWR ottimizzato per minima degradazione del segnale
• Alto isolamento tra i canali per prevenire interferenze
• Design meccanico robusto: protezione IP65, range operativo -40 °C a +65 °C, fino a 5 milioni di giri

Applicazioni tipiche

• Sistemi aerospaziali e telemetria embarcata
• Antenne radar e sorveglianza
• Piattaforme rotanti e sistemi industriali che richiedono trasferimento RF

Caratteristiche tecniche

• Modello: HS-8RJ-001
• Canali: 8
• Tipo di connettore: SMA-F (femmina), 50 Ω
• Gamma di frequenza: Canale 1–3: 0 ~ 8 GHz; Canale 4–8: 0 ~ 6 GHz
• Potenza nominale: 10 W (max)
• VSWR: ≤ 1,6
• Perdita di inserzione: ≤ 1,5 dB
• Isolamento: ≥ 70 dB
• Velocità massima di rotazione: 60 RPM
• Vita meccanica: 5 000 000 di giri
• Classe di protezione: IP65
• Temperatura di esercizio: -40 °C ~ +65 °C
