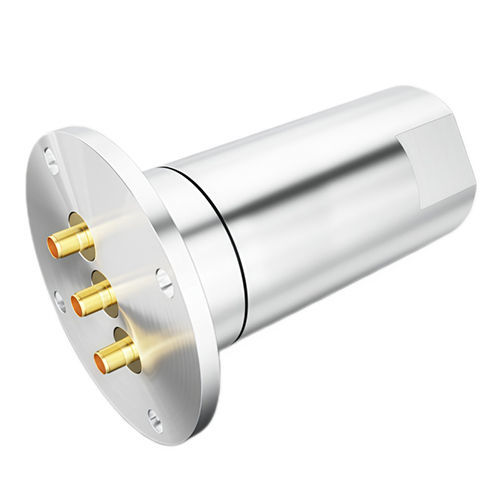

Collettore rotante per rete di telecomunicazione

per antenna radarper banco di provain alluminio

Descrizione breve
Piattaforma di anello collettore a media frequenza (nome commerciale: Ingiant Medium Frequency Slip-Ring) con tre canali RF 50Ω indipendenti per 1–5,25 GHz. Configurazione standard: connettori SMA-F, potenza media 10 W per canale, perdita di inserzione ≤1,2 dB, isolamento ≥50 dB, stabilità di fase ±2° a ±4°. Campo operativo: -40°C a +70°C; IP51; durata minima 5 milioni di rivoluzioni a 30 giri/min.

Panoramica prodotto
L'anello collettore mantiene l'integrità del segnale RF (perdita di inserzione, VSWR, isolamento, fase) durante rotazione continua a 360°, evitando l'avvolgimento dei cavi e permettendo interfacce RF rotanti affidabili per piedistalli antenna, radar, banchi prova e altri sistemi a microonde rotanti.

Tabella completa dei parametri

• Canali: 3 canali indipendenti 50Ω (standard)
• Tipo connettore (standard): SMA-F (50Ω)
• Gamma di frequenza (standard): 1 – 5,25 GHz
• Potenza media (per canale, max): 10 W CW
• VSWR (max): CH1 1,5; CH2/CH3 1,6
• Variazione VSWR (max): CH1 0,1 dB; CH2/CH3 0,2 dB
• Perdita di inserzione (max): CH1 1,0 dB; CH2/CH3 1,2 dB
• Variazione perdita di inserzione (max): CH1 0,3 dB; CH2 0,15 dB; CH3 0,3 dB
• Isolamento (min): ≥50 dB tra i canali
• Stabilità di fase (max): ±2° a ±4° a seconda del canale

Parametri meccanici e ambientali

• Velocità di rotazione massima: 30 giri/min (standard)
• Durata operativa (min): 5.000.000 di rivoluzioni
• Coppia massima: 0,6 N·m a temperatura ambiente
• Temperatura di esercizio: -40°C a +70°C
• Temperatura di stoccaggio: -50°C a +85°C
• Umidità relativa (max): 95%
• Grado di protezione: IP51 (grado superiore su richiesta)
• Materiale scocca: lega di alluminio con ossidazione conduttiva

Interpretazione ingegneristica dei parametri chiave

• Gamma di frequenza: Copre L‑band, S‑band e parte bassa di C‑band; la piattaforma può essere progettata fino a DC–18/26,5/40 GHz.
• Potenza: 10 W CW per canale in condizioni di adattamento; potenze maggiori disponibili con progetto termico dedicato.
• Stabilità d'impedenza: Basso VSWR e ridotte variazioni in rotazione indicano contatti RF e tolleranze meccaniche di precisione.
• Stabilità di ampiezza: Bassa perdita di inserzione e limitata variazione sono critiche per sistemi sensibili all'ampiezza.
• Isolamento: ≥50 dB riduce le perdite tra canali e l'intermodulazione in scenari multi‑portante.
• Stabilità di fase: ±2°–±4° adatta per sistemi coerenti (array phased, interferometria, SAR) che richiedono cuscinetti e superfici di contatto di alta precisione.

Applicazioni tipiche

• Sistemi radar terrestri (trasmissione/ricezione e loop di calibrazione)
• Piedistalli antenna per telecomunicazioni satellitari con inseguimento continuo
• Banchi prova di guerra elettronica e simulatori rotanti di minacce
• Apparecchiature mediche a microonde con teste rotanti
• Riscaldamento industriale a microonde con alimentazione rotante continua
• Piattaforme rotanti per test e misura per caratterizzazione del pattern d'antenna

Capacità di personalizzazione non standard

• Numero di canali: 1 a 8+ (diametro aumentato se richiesto)
• Range di frequenze: DC–18 GHz, DC–26,5 GHz, DC–40 GHz o bande personalizzate
• Opzioni connettore: N, TNC, BNC, 2.92mm (K), 2.4mm, SMP, SSMA, ecc.
• Livelli di potenza: 50 W, 100 W, 200 W (con progetto termico)
• Velocità di rotazione: fino a 300 giri/min con cuscinetti di precisione
• Protezione ambientale: IP65/IP67, nebbia salina, resistenza fungina
• Materiali e finiture: acciaio inox, ottone, leghe di rame; placcature nichel/argento/oro
• Montaggio: schemi fori personalizzati, diametri pilota, dispositivi anti‑rotazione
• Tracking di fase: abbinamento fase vs rotazione tra unità

Assicurazione qualità e test rigorosi

• Verifica RF al 100%: VSWR, perdita di inserzione e isolamento misurati su tutta la banda, statico e in rotazione.
• Registrazione della stabilità di fase su rotazioni continue alla velocità nominale.
• Test meccanici: coppia a temperature estreme, eccentricità all'interfaccia rotante, test di endurance su campioni per convalidare la vita minima.
• Screening ambientale: cicli termici, umidità e vibrazioni secondo gli standard applicabili.

Specifiche tecniche

• Brand: Ingiant
• Nome commerciale: Ingiant Medium Frequency Slip-Ring
• Gamma di frequenza: 1–5,25 GHz (standard)
• Canali: 3 canali indipendenti 50Ω
• Tipo connettore (standard): SMA-F (50Ω)
• Potenza media per canale: 10 W
• VSWR (max): CH1 1,5; CH2/CH3 1,6
• Perdita di inserzione (max): CH1 1,0 dB; CH2/CH3 1,2 dB
• Isolamento (min): 50 dB
• Stabilità di fase: ±2° a ±4° a seconda del canale
• Velocità massima di rotazione: 30 giri/min (velocità superiori su richiesta)
• Durata operativa (min): 5.000.000 di rivoluzioni
• Coppia massima: 0,6 N·m a temperatura ambiente
• Temperatura di esercizio: -40°C a +70°C
• Temperatura di stoccaggio: -50°C a +85°C
• Umidità relativa (max): 95%
• Grado IP: IP51 (personalizzabile)
• Materiale scocca: lega di alluminio con ossidazione conduttiva
