Sistema di ispezione ad ultrasuoni ECHOGRAPH-KNPS

automaticoper tubi

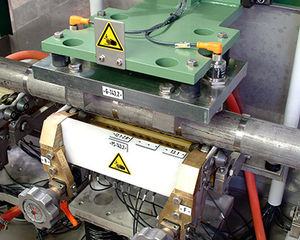

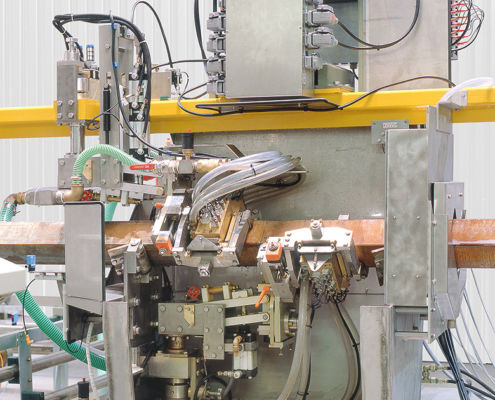

Al giorno d'oggi, le billette rotonde e quadrate (sezioni trasversali tipiche di circa 100 mm - 300 mm) vengono solitamente prodotte con la tecnica della colata continua e spesso vengono ispezionate con gli ultrasuoni direttamente dopo. Grazie alla sospensione cardanica, i portasonde KNPS sono in grado di scansionare in modo affidabile anche billette leggermente curve e contorte. Una caratteristica eccezionale del sistema di collaudo ECHOGRAPH-KNPS è l'accoppiamento particolarmente affidabile degli ultrasuoni con un getto d'acqua. Per l'accoppiamento a fascio sonoro, le variazioni di distanza tra la sonda e la superficie della billetta nell'ordine dei millimetri non sono critiche. I getti d'acqua consentono inoltre un accoppiamento a bassa usura e un rapido passaggio a diverse dimensioni di profilo, con un'elevata copertura della sezione trasversale della billetta. Per il collaudo di billette quadrate, vengono utilizzate 28 sonde (suddivise tra quattro portasonde) per insonificare verticalmente le billette. Per l'ispezione di billette tonde, la meccanica di ispezione viene convertita e vengono utilizzate nove sonde. Tre sonde coprono l'area centrale e sei ulteriori sonde lavorano con insonificazione a fascio angolare per l'area vicina alla superficie. Fatti chiave - Ispezione rapida delle billette per diametri da 100 mm a 300 mm - Trasporto lineare delle billette (0,5 m/s - 1 m/s) - 9 - 28 sonde convenzionali - Accoppiamento tramite getti d'acqua (tecnica squirter) - Cambio rapido - Compensazione delle tolleranze di rettilineità grazie alla sospensione cardanica dei portasonde - I portasonde funzionano in modalità di posizionamento (abbassamento o sollevamento per billetta)
