Sistema di ispezione ad ultrasuoni ECHOGRAPH-RPSR

automaticodi spessoreper tubi

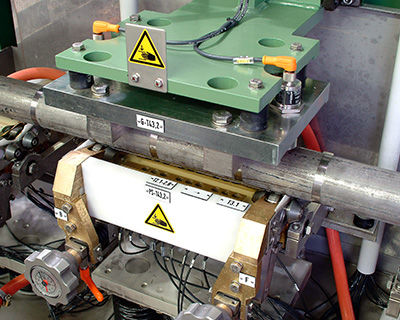

Con questo sistema di ispezione è possibile testare un'ampia gamma di diametri (da 15 mm a 600 mm). Le sonde a ultrasuoni sono montate in camere piene d'acqua sotto i tubi e i tubi le attraversano elicoidalmente. Le camere di prova a sospensione pneumatica seguono la superficie del tubo anche in caso di deviazioni di rettilineità o di ovalizzazione. Le camere di prova vengono sollevate per ogni tubo e riabbassate dopo il test. Con l'esame a rotazione, è necessaria un'ampia elica per ottenere un'elevata produttività. Ciò si ottiene utilizzando sonde larghe (diverse sonde convenzionali in un alloggiamento comune o sonde phased array). L'ampiezza totale del campo sonoro corrisponde all'avanzamento elicoidale dei tubi e quindi la possibile produttività del sistema di analisi si basa su questo dato. Normalmente sono previste camere separate, a seconda del compito di ispezione (difetti longitudinali, difetti trasversali, difetti obliqui, laminazioni, spessore delle pareti). Fatti chiave - Concetto di ispezione variabile per un'ampia gamma di diametri (15 mm - 600 mm) - Trasporto elicoidale del tubo con una speciale rulliera - Sonde larghe (sonde multiple convenzionali o sonde phased array) sono montate sotto le provette nelle camere di prova - Tracciamento pneumatico delle camere di prova lungo la superficie del tubo - Camere di prova separate per ogni compito di prova (difetti longitudinali, difetti trasversali, difetti obliqui, laminazioni, spessore della parete)
