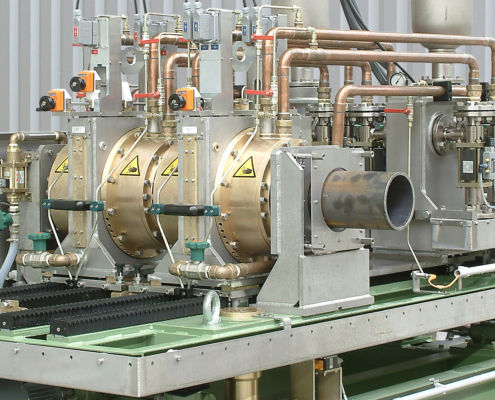

Sistema di ispezione ad ultrasuoni ECHOGRAPH-HRPR

automaticodi spessoredi misura

L'elevata velocità di prova e la scarsa usura meccanica sono le caratteristiche principali del concetto di prova HRPR, che è stato collaudato nell'industria per decenni e non utilizza componenti meccanici rotanti. I tubi, con diametri tipici compresi tra 10 mm e 170 mm, vengono trasportati linearmente attraverso l'impianto di prova. I test vengono eseguiti con la tecnologia a immersione, il che significa che la parte del tubo da testare è completamente immersa nell'acqua. Il sistema utilizza una camera d'acqua sigillata e cassette di sonde in cui le sonde a ultrasuoni circondano il tubo. A differenza dei sistemi di ispezione con sonde rotanti, questo sistema di ispezione funziona praticamente senza usura. Le cassette e le sonde corrispondenti sono disponibili in diverse dimensioni a seconda del diametro del tubo. Per l'ispezione dei difetti longitudinali, il tubo viene insonificato in entrambe le direzioni circonferenziali. In opzione, si possono utilizzare sonde aggiuntive per la misurazione dello spessore della parete e per l'ispezione dei difetti trasversali. Fatti salienti - Ispezione rapida del tubo per diametri da 10 mm a 170 mm - Trasporto lineare del tubo (fino a 2 m/s) - Le sonde sono montate circolarmente in cassette - Accoppiamento in tecnologia ad immersione - Cambio rapido - Estremità corte non testate
