Sistema di ispezione ad ultrasuoni ECHOGRAPH-BAPS

automaticodi spessoreper materiali in fogli

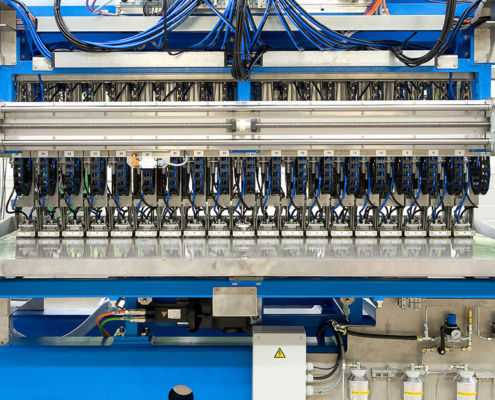

I tubi saldati sono prodotti a partire da nastri (o singole lamiere) laminati e "senza fine", che devono essere controllati per verificare la presenza di imperfezioni laminari e lo spessore minimo della parete. Il sistema di ispezione dei nastri BAPS è stato sviluppato appositamente per questo scopo e scansiona il nastro con sonde montate dall'alto. Grazie all'accoppiamento del gap d'acqua, vengono utilizzate sonde TR larghe con zone morte ridotte. Il numero di sonde dipende dalla copertura richiesta (dal 25 % al 100 % a seconda delle specifiche). Gli spessori tipici delle lastre vanno da 4 mm a 25 mm e le larghezze delle lastre sono in genere fino a 2 m. Il meccanismo di prova è progettato come un ponte e di solito è dotato di una stazione di calibrazione. In questo modo, le sonde possono essere spostate dalla posizione di prova e calibrate in modo efficiente utilizzando un foglio di prova motorizzato. Fatti chiave - Ponte per test su strisce - Larghezza tipica delle strisce fino a 2 m - Sensibilità tipica del test 3 mm KSR - 6 mm KSR - Numero variabile di sonde a seconda della copertura richiesta - Sonde TR ampie con zona morta ridotta - Sonde separate per il centro e per i bordi della striscia - Stazione di calibrazione per una verifica efficiente delle sonde e della sensibilità
